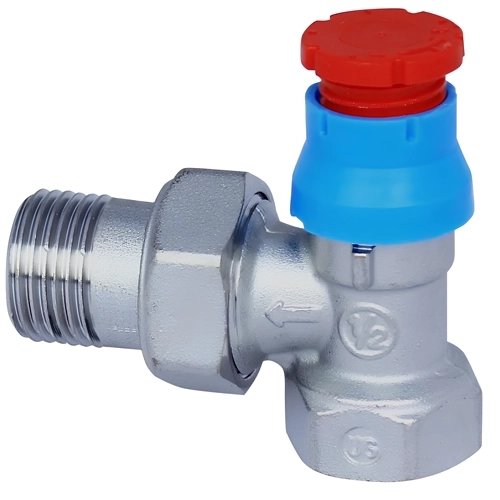

Термостатический клапан R401D Giacomini
Термостатический клапан R401D Giacomini диаметром 20 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтрубные и однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 20 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.
Устройство термостатического клапана
Угловой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют внутреннюю резьбу.
Технические характеристики
| Модель | R401D |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 20 |
| Вес, кг | 0,338 |
| Конструкция клапана | угловой |
| Тип системы отопления | двухтрубная и однотрубная |
| Диапазон перепада давления | 0,7 |
| Инженерная система | Отопление |
| Конструкция клапана | Угловой |
| Номенклатурный номер | 022-2285 |
| Покрытие | хром |
| Пропускная способность, м3/ч | 2,37 |
| Рабочее давление, бар | 10 |
| Температура теплоносителя максимальная, °C | 110 |
| Функция преднастройки | Нет |
| Элемент термостатический, присоединение | клипсовое clip-clap Giacomini |

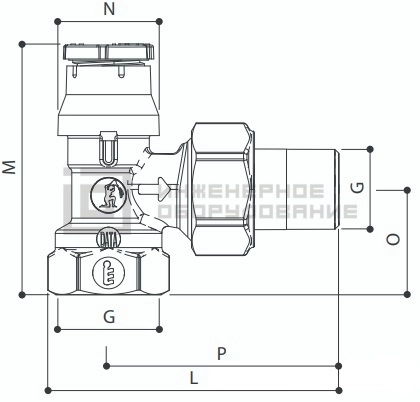

Габаритные размеры
| ТИП | КОД | G | L, мм | M, мм | O, мм | P, мм |
| R402D | R402DX003 | 1/2” | 94 | 60,4 | 16,7 | 61,4 |
| R402DX004 | 3/4” | 107,4 | 69,7 | 21,3 | 70 | |
| R401D | R401DX003 | 1/2” | 73,2 | 63 | 26,5 | 58 |
| R401DX004 | 3/4” | 84,5 | 72 | 29 | 66,4 |
Преимущества термостатического клапана Giacomini
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
