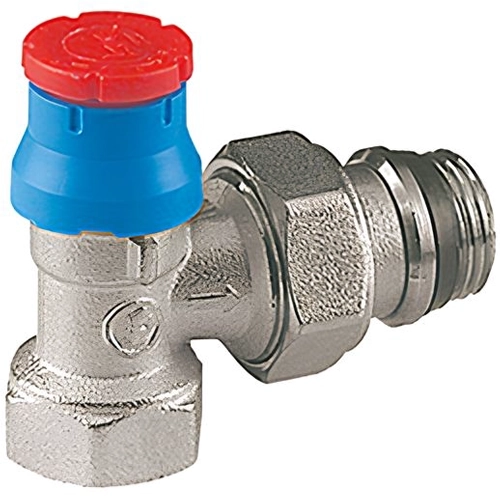

Термостатический клапан R401TG Giacomini
Термостатический клапан R401TG Giacomini диаметром 20 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтрубные и однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 20 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.
Устройство термостатического клапана
Угловой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют внутреннюю резьбу.
Технические характеристики
| Модель | R401TG |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 20 |
| Вес, кг | 0,266 |
| Конструкция клапана | угловой |
| Тип системы отопления | двухтрубная и однотрубная |
| Инженерная система | Отопление |
| Конструкция клапана | Угловой |
| Номенклатурный номер | 022-0589 |
Габаритные размеры
| Тип | КОД | GxB | H, мм | I, мм | J, мм | K, мм | L, мм | M, мм | W, мм |
| R421TG | R421X132 | 3/8”x3/8” | 74 | 51 | 20 | 22 | 72 | 42 | 27 |
| R421X133 | 1/2”x1/2” | 78 | 53 | 23 | 26 | 74 | 42 | 30 | |
| R421X034 | 3/4”x3/4”* | 79 | 60 | 25 | 32 | 81 | 42 | 38 | |
| R421X035 | 1”x1”* | 97 | 72 | 31 | 39 | 94 | 42 | 46 | |
| R402X | R402X132 | 3/8”x3/8” | 58 | 54 | 15 | 22 | 76 | 23 | 27 |
| R402X133 | 1/2”x1/2” | 60 | 55 | 17 | 26 | 82 | 23 | 30 | |
| R402FX004 | 3/4”x3/4”* | 70 | 61 | 22 | 32 | 93 | 23 | 38 | |
| R402X034 | 3/4”x3/4”* | 64 | 55 | 21 | 32 | 81 | 23 | 38 | |
| R402X035 | 1”x1”* | 76 | 64 | 26 | 39 | 105 | 23 | 46 | |
| R422TG | R422X132 | 3/8”x3/8” | 77 | 51 | 15 | 22 | 76 | 42 | 27 |
| R422X133 | 1/2”x1/2” | 79 | 51 | 17 | 26 | 82 | 42 | 30 | |
| R422X034 | 3/4”x3/4”* | 83 | 55 | 21 | 32 | 81 | 42 | 38 | |
| R422X035 | 1”x1”* | 95 | 64 | 26 | 39 | 105 | 42 | 46 | |
| R401TG | R401X132 | 3/8”x3/8” | 55 | 51 | 20 | 22 | 64 | 23 | 27 |
| R401X133 | 1/2”x1/2” | 59 | 53 | 23 | 26 | 68 | 23 | 30 | |
| R401FX004 | 3/4”x3/4”* | 68 | 58 | 26 | 32 | 76 | 23 | 38 | |
| R401X034 | 3/4”x3/4”* | 60 | 60 | 25 | 32 | 78 | 23 | 38 | |
| R401X035 | 1”x1”* | 78 | 72 | 31 | 39 | 94 | 23 | 46 | |
| R401DB | R401DBX032 | 3/8”x3/8” | 79 | 51 | 20 | 22 | 68 | 23 | 27 |
| R401DBX033 | 1/2”x1/2” | 83 | 53 | 23 | 26 | 71 | 23 | 30 | |
| R401DBX034 | 3/4”x3/4” | 86 | 60 | 25 | 32 | 78 | 23 | 38 | |
| R415DB | R415DBX033 | 1/2”x1/2” | 53 | 53 | 36 | 25 | 129 | 23 | 30 |
| R415H | R415H | 1/2”x1/2” | 53 | 47 | 36 | 25 | 89 | 34 | 30 |
Преимущества термостатического клапана Giacomini
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
