Термостатический клапан R402H Giacomini
Термостатический клапан R402H Giacomini диаметром 20 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтрубные и однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 20 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.
Устройство термостатического клапана
Прямой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют внутреннюю резьбу.
Технические характеристики
| Модель | R402H |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 20 |
| Вес, кг | 0,374 |
| Конструкция клапана | прямой |
| Тип системы отопления | двухтрубная и однотрубная |
| Диапазон перепада давления | 0,7 |
| Инженерная система | Отопление |
| Конструкция клапана | Прямой |
| Номенклатурный номер | 022-2354 |
| Покрытие | хром |
| Пропускная способность, м3/ч | 3,52 |
| Рабочее давление, бар | 16 |
| Температура теплоносителя максимальная, °C | 110 |
| Функция преднастройки | Нет |
| Элемент термостатический, присоединение | гайка М30х1,5 |

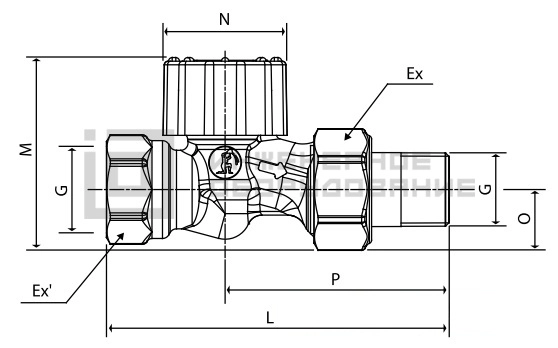

Габаритные размеры
| ТИП | Артикул | G | M, мм | P, мм | O, мм | O’, мм | P’, мм | L, мм | N, мм | Ex, мм |
| R401H | R401HX003 | 1/2” | 61 | 59 | 27 | - | 27 | 76 | 68 | 30 |
| R401HX004 | 3/4” | 65 | 67 | 29 | - | 32 | 85 | 68 | 37 | |
| R402H | R402HX003 | 1/2” | 53 | 62 | 17 | - | 27 | 94 | 68 | 30 |
| R402HX004 | 3/4” | 62 | 70 | 22 | - | 32 | 108 | 68 | 37 | |
| R403H | R403HX023 | 1/2” | 57,3 | 58,9 | 18,3 | 15 | 17 | 75,9 | 68 | 34 |
| R403HX033 | 1/2” | 57,3 | 58,9 | 18,3 | 15 | 17 | 75,9 | 68 | 34 |
Преимущества термостатического клапана Giacomini
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
