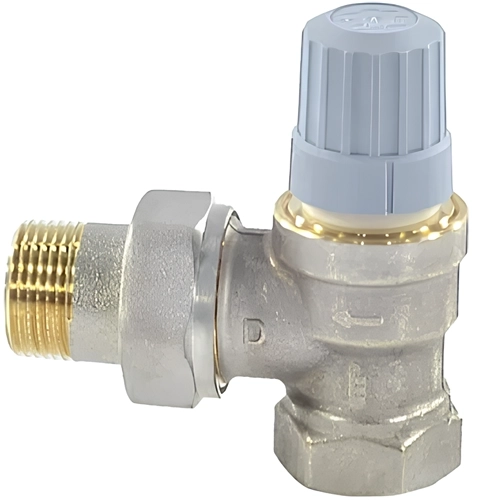

Термостатический клапан RTR-G Danfoss
Термостатический клапан RTR-G Danfoss диаметром 25 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 25 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.

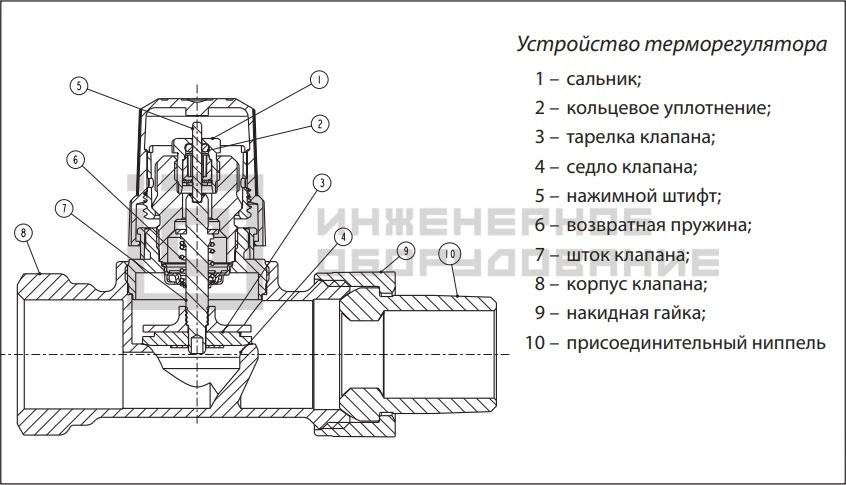

Устройство термостатического клапана
Угловой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют внутреннюю резьбу.
Технические характеристики
| Модель | RTR-G |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 25 |
| Вес, кг | 0,623 |
| Конструкция клапана | угловой |
| Тип системы отопления | однотрубная |
| Инженерная система | Отопление |
| Конструкция клапана | Угловой |
| Номенклатурный номер | 022-2958 |
| Рабочее давление, бар | 16 |

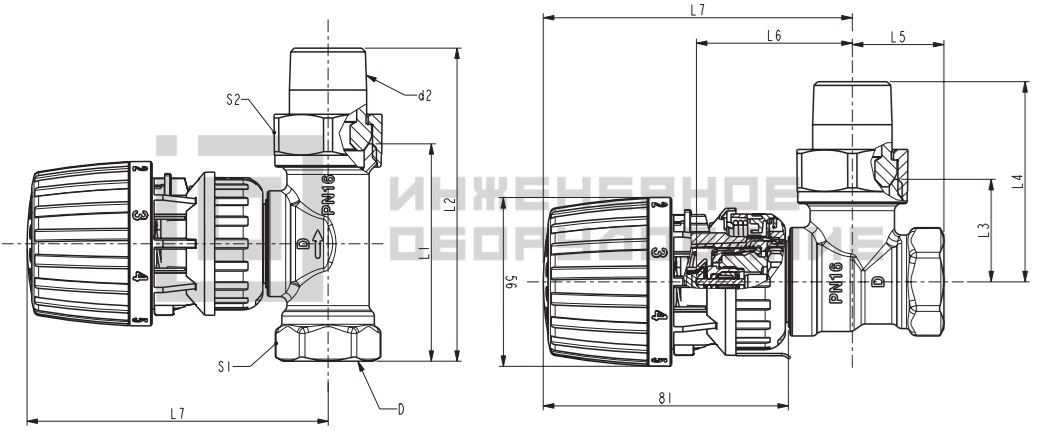

Габаритные размеры
| Тип | Присоединительная резьба | Размеры, мм | ||||||
| Ду, мм | D | d2 | L1 | L2 | L7 | S1 | S2 | |
| RTR-G 15 | 15 | Rp 1/2 | R 1/2 | 68 | 96 | 103 | 27 | 30 |
| RTR-G 20 | 20 | Rp 3/4 | R 3/4 | 74 | 106 | 103 | 32 | 37 |
| RTR-G 25 | 25 | RP 1 | R 1 | 90 | 126 | 106 | 41 | 46 |
Преимущества термостатического клапана Danfoss
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
