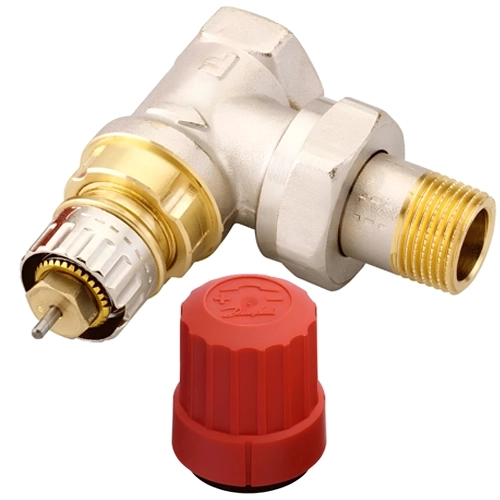

Термостатический клапан RTR-N Danfoss
Термостатический клапан RTR-N Danfoss диаметром 20 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 20 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.

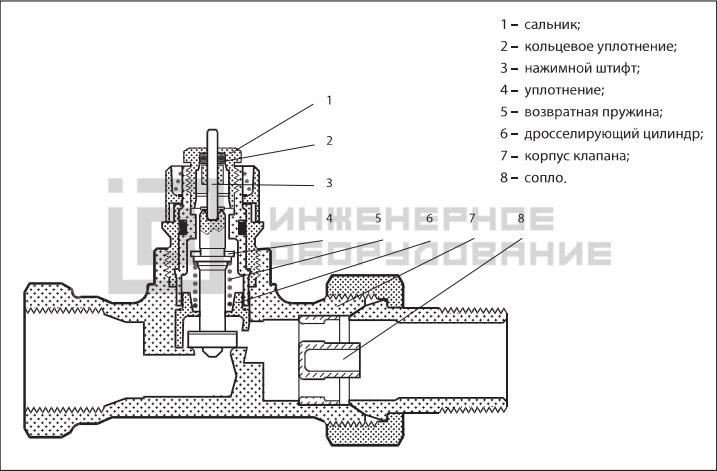

Устройство термостатического клапана
Угловой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют внутреннюю резьбу.
Технические характеристики
| Модель | RTR-N |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 20 |
| Вес, кг | 0,37 |
| Конструкция клапана | угловой |
| Тип системы отопления | двухтрубная |
| Диапазон перепада давления | 0,6 |
| Инженерная система | Отопление |
| Конструкция клапана | Угловой |
| Номенклатурный номер | 022-2097 |
| Пропускная способность, м3/ч | 1,4 |
| Рабочее давление, бар | 10 |
| Температура теплоносителя максимальная, °C | 120 |

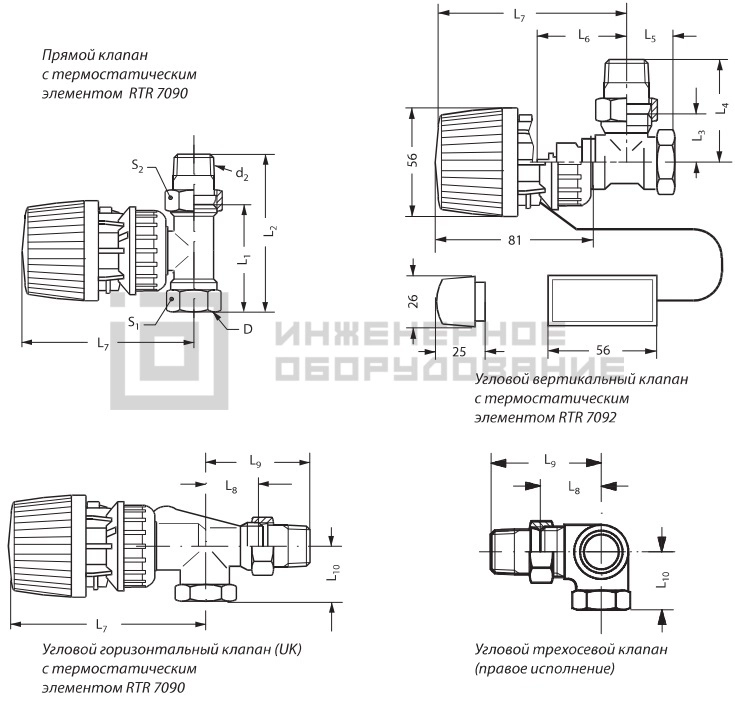

Габаритные размеры
| Тип | Ду, мм | Резьба no ISO 7-1, дюймы | Размеры, мм | ||||||||||||
| D | d2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | S1 | S2 | ||
| RTR-N (RA-NCX) 15 | 15 | Rp 1/2 | R 1/2 | 55 | 82 | 26 | 53 | 23 | 47 | 96 | 30 | 58 | 26 (33) | 27 | 30 |
| RTR-N 15 UK | 15 | Rp1/2 | R 1/2 | - | - | - | - | - | 60 | 109 | 29 | 57 | 27 | 27 | 30 |
| RTR-N 20 | 20 | Rp 3/4 | R 3/4 | 65 | 98 | 30 | 63 | 26 | 52 | 101 | - | - | - | 32 | 37 |
| RTR-N 20 UK | 20 | Rp 3/4 | R 3/4 | - | - | - | - | - | 61 | 110 | 34 | 66 | 30 | 32 | 37 |
| RTR-N 25 | 20 | Rp 1 | R 1 | 90 | 125 | 40 | 75 | 34 | 52 | 101 | - | - | - | 41 | 46 |
Преимущества термостатического клапана Danfoss
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
