Термостатический клапан T431C Giacomini
Термостатический клапан T431C Giacomini диаметром 15 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтрубные и однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 15 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.
Устройство термостатического клапана

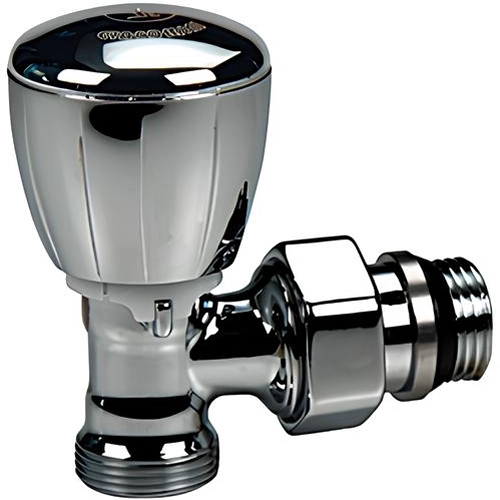

Угловой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют наружную резьбу.
Технические характеристики
| Модель | T431C |
| Материал | латунь |
| Тип присоединения | наружная резьба |
| Диаметр, мм | 15 |
| Вес, кг | 0,196 |
| Конструкция клапана | угловой |
| Тип системы отопления | двухтрубная и однотрубная |
| Диапазон настройки Kv клапана, м3/ч | 0,4-1,26 |
| Диапазон перепада давления | 1,4 |
| Инженерная система | Отопление |
| Исполнение клапана | штуцер с герметичной прокладкой |
| Конструкция клапана | Угловой |
| Номенклатурный номер | 022-2401 |
| Покрытие | хром |
| Рабочее давление, бар | 16 |
| Температура теплоносителя максимальная, °C | 110 |
| Функция преднастройки | Нет |
| Элемент термостатический, присоединение | клипсовое clip-clap Giacomini |
Габаритные размеры
| ТИП | Артикул | B | G | H, мм | I, мм | J, мм | K, мм | L, мм | M, мм | W, мм |
|
R431TG T431C |
R431X032 | 3/8” | 16 | 79-117 | 60 | 21 | - | 74 | 42 | 30 |
| R431X033 | 1/2” | 16 | 79-117 | 54 | 21 | - | 74 | 42 | 30 | |
| T431CX003 | 1/2” | 16 | 79-117 | 54 | 21 | - | 74 | 42 | 30 | |
| R431X034 | 1/2” | 18 | 79-117 | 54 | 21 | - | 74 | 42 | 30 | |
|
R432TG T432C |
R432X032 | 3/8” | 16 | 83-121 | 51 | 17 | - | 74 | 42 | 30 |
| R432X033 | 1/2” | 16 | 83-121 | 51 | 17 | - | 74 | 42 | 30 | |
| T432CX003 | 1/2” | 16 | 83-121 | 51 | 17 | - | 74 | 42 | 30 | |
| R432X034 | 1/2” | 18 | 83-121 | 51 | 17 | - | 74 | 42 | 30 |
Преимущества термостатического клапана Giacomini
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
