Конический роликовый подшипник 32944/DF ZWZ
Двухрядный конический подшипник 32944/DF при внутреннем диаметре 220 мм допускает частоту вращения до 1400 об/мин при циркуляционной масляной системе. Нормальный монтажный зазор CN для этой пары регулируется шайбами: этого достаточно, чтобы при нагреве вала до +110 °C сохранить стабильную кинематику без перегрева.
Конусные ролики расположены зеркально, поэтому узел одновременно воспринимает высокие радиальные усилия и осевые нагрузки в обоих направлениях, а геометрия дорожек формирует автоподцентровку под углом 12°. Отсутствие промежуточного кольца сокращает длину посадочного участка, повышая жёсткость на изгиб. В результате роликовый подшипник демонстрирует ресурс свыше 40 000 ч даже в условиях вибраций и переменных нагрузок.
Главное преимущество конструкции данных подшипников — возможность точной регулировки преднатяга: изменяя толщину регулировочной прокладки, механик задаёт требуемый момент трения и минимизирует микролюфт. В сравнении с однорядным исполнением грузоподъёмность по радиальной ветви возрастает на 35 %, а осевая в каждом направлении достигает 70 % радиальной. Кроме того, симметричное расположение роликов в подшипнике снижает уровень вибрации на 25-30 % и уменьшает пиковые контактные напряжения, что особенно важно для тяжёлых редукторов и приводов карьерной техники.
Область применения
- Редукторы горнодобывающих дробилок, где двухрядный конический подшипник выдерживает ударные перегрузки до 250 % номинала.
- Колёсные пары железнодорожных вагонов и метро.
- Тяговые шкивы высокотоннажных лифтов, в которых роликовый подшипник обеспечивает плавный старт и остановку кабины.
- Ветрогенераторы мощностью 1,5 5 МВт — опоры быстроходных валов.
- Главные передачи тяжёлых тракторов и комбайнов.

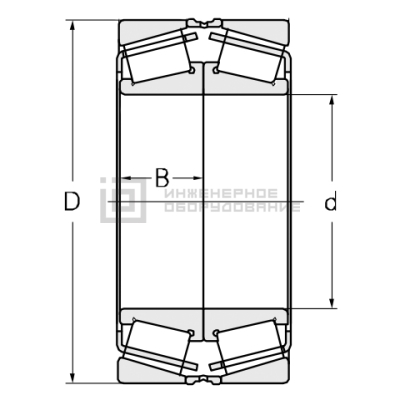

Характеристики и размеры конического подшипника 32944/DF
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 220 | |
| Внешний диаметр D, мм | 300 | |
| Ширина B, мм | 51 | |
| Тип подшипника | радиально-упорный | |
| Рядность | двухрядный | |
| Зазор | нормальный (CN) | |
| Предельная скорость (жидкое масло), об/мин | 1400 | |
| Предельная скорость (консистентная смазка), об/мин | 950 | |
| Диапазон температур, °C | -40...+120 | |
| Вес, кг | 10 |
