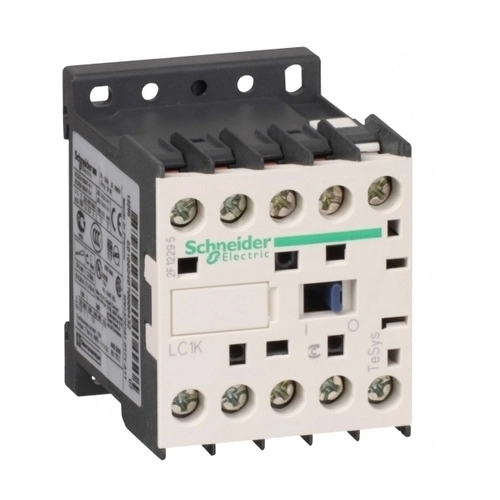

Контактор Schneider Electric LC1K09008D7 9А серии TeSys — электромагнитный коммутационный компонент для частого включения и отключения силовых цепей до 690 В. При подаче тока на катушку якорь притягивается, подвижные контакты замыкают цепь; при снятии напряжения пружина размыкает контакты, дуга гасится в камере с деионными пластинами, что повышает ресурс и электробезопасность. Модульный корпус DIN-формата упрощает замену и наращивание функционала тепловыми реле или дополнительными контактными блоками. Применяются в системах управления электродвигателями, конденсаторных батареях КПМ, распределительных щитах коммерческих зданий и промышленного оборудования.
Технические характеристики
| Серия продуктов | TeSys |
| Тип продукта | Контактор |
| Краткое название продукта | LC1K |
| Области применения контакторов | Управление освещением |
| Активная нагрузка | |
| Категории использования | АС-1 |
| Количество полюсов | 4П |
| [Ue] Номинальное раб. напряжение | Силовая цепь: <= 690 В переменного тока, 50/60 Гц |
| Номин. раб. ток le при АС-1, 440 В, А | 20 |
| Номин. раб. ток le при АС-1, 690 В, А | 16 |
| [Uc] Напряжение цепи управления | 42 В переменный ток |
Преимущества контакторов Schneider Electric
- Высокая коммутационная способность AC-3/AC-4, износостойкость до 1,5 млн циклов.
- Модульный дизайн совместим с шинной системой Plug-in; монтаж без перекоммутации проводов.
- Катушки постоянного тока снижают энергопотребление на 80 % и уровень шума при срабатывании.
- Серия TeSys поддерживает цифровой мониторинг (EcoStruxure, Modbus RTU) и прогнозную диагностику.
- Двойной разрыв на полюс предотвращает сваривание, а встроенные варисторы подавляют перенапряжения.
