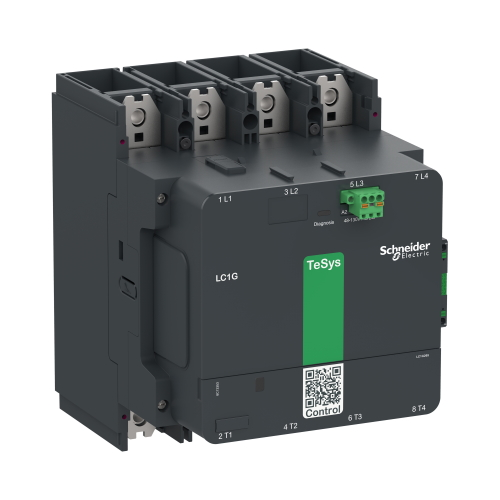

Контактор Schneider Electric LC1G3304KUEN 330А серии TeSys — электромагнитный коммутационный компонент для частого включения и отключения силовых цепей до 690 В. При подаче тока на катушку якорь притягивается, подвижные контакты замыкают цепь; при снятии напряжения пружина размыкает контакты, дуга гасится в камере с деионными пластинами, что повышает ресурс и электробезопасность. Модульный корпус DIN-формата упрощает замену и наращивание функционала тепловыми реле или дополнительными контактными блоками. Применяются в системах управления электродвигателями, конденсаторных батареях КПМ, распределительных щитах коммерческих зданий и промышленного оборудования.
Технические характеристики
| Серия продуктов | TeSys Giga |
| Тип продукта | Контактор |
| Краткое название продукта | LC1G |
| Области применения контакторов | Активная нагрузка |
| Управление электродвигателем | |
| Категории использования | АС-1 |
| АС-3 | |
| АС-3e | |
| АС-5a | |
| АС-5b | |
| АС-6a | |
| АС-6b | |
| DC-1 | |
| DC-3 | |
| DC-5 | |
| Количество полюсов | 4П |
| [Ue] Номинальное раб. напряжение | Силовая цепь: <= 1000 В переменного тока, 50/60 Гц |
| Силовая цепь: <= 460 В постоянного тока | |
| Номин. раб. ток le при АС-1, 1000 В, А | 440 |
| Номин. раб. ток le при АС-3, 440 В, А | 330 |
| [Uc] Напряжение цепи управления | 100...250 В переменного тока |
| Предел управляющего напряжения | Втягивание катушки: 0,8 Uc мин...1,1 Uc макс, 50/60 Гц |
| Снятие катушки : 0,1 Uc Макс....0,45 Uc Мин. |
Преимущества контакторов Schneider Electric
- Высокая коммутационная способность AC-3/AC-4, износостойкость до 1,5 млн циклов.
- Модульный дизайн совместим с шинной системой Plug-in; монтаж без перекоммутации проводов.
- Катушки постоянного тока снижают энергопотребление на 80 % и уровень шума при срабатывании.
- Серия TeSys поддерживает цифровой мониторинг (EcoStruxure, Modbus RTU) и прогнозную диагностику.
- Двойной разрыв на полюс предотвращает сваривание, а встроенные варисторы подавляют перенапряжения.
