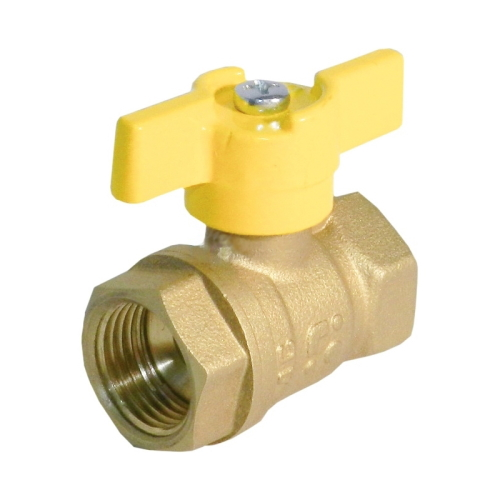

Шаровой латунный кран 0-33-0100 Wester
Шаровый латунный кран 0-33-0100 Wester управляет движением рабочей среды в трубопроводе. Внутри корпуса установлен поворотный шар с каналом. В одном положении он пропускает поток по оси трубопровода, а после поворота ручки на 90° закрывает проход цельной стенкой. Используется неполнопроходной тип проходного отверстия.
Кран устанавливают, чтобы:
- отсечь отдельный участок системы;
- остановить подачу рабочей среды;
- изолировать ветвь трубопровода;
- освободить часть линии для обслуживания.
0-33-0100 рассчитан на давление 10 бар и температуру от от -10 до +110 °C. Рабочая среда — вода.
Области применения
- водоснабжение;
- отопительные контуры;
- технологические системы с подходящими рабочими параметрами.
Давление, температура и свойства среды связаны между собой: выход за установленные пределы меняет нагрузку на корпус, затвор и уплотнения. Внутренняя резьба соединяется с ответной наружной резьбой трубопровода или фитинга.
Конструкция 0-33-0100
Корпус изготовлен из латуни. Этот материал хорошо сопротивляется коррозии в совместимых средах и позволяет получать точные резьбовые поверхности. В корпусе размещены шар, шток, седла и уплотнения. Седла удерживают шар в рабочем положении и обеспечивают плотное закрытие канала, а уплотнения ограничивают выход среды через соединения конструкции. Управление — рычаг. Положение рукоятки сразу показывает состояние крана: вдоль корпуса — проход открыт, поперек — закрыт. Неполнопроходной канал имеет меньшее сечение, чем присоединяемая труба.
Технические характеристики
| Модель | 0-33-0100 |
| Диаметр | 25 |
| Размер резьбы | 1 |
| Тип затвора | рычаг |
| Тип прохода | неполнопроходной |
| Рабочее давление, бар | 10 |
| Диапазон рабочих температур, °C | от -10 до +110 |
| Рабочая среда | вода |
| Тип присоединения | внутренняя резьба |

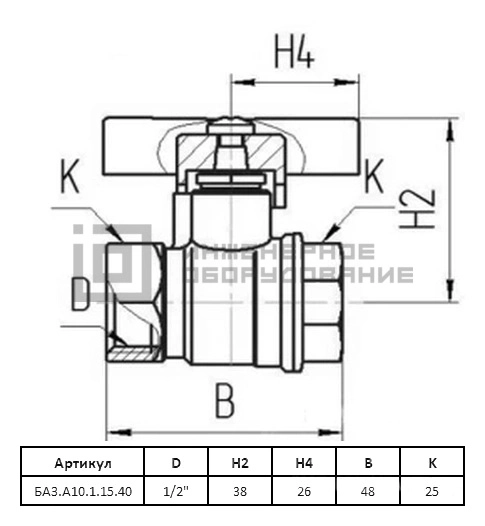

Габаритные размеры
Преимущества шаровых латунных кранов Wester
- Поворот шара на 90° для быстрого открытия и закрытия.
- Стойкость латунного корпуса к коррозии.
- Широкий диапазон рабочих температур.
- Компактная конструкция.
- Удобное присоединение к трубопроводу.
- Понятное положение ручного органа управления.
