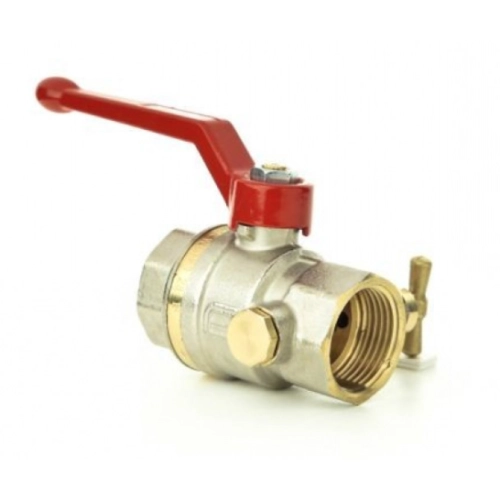

Шаровой латунный кран со спускником Пензапромарматура
Шаровой латунный кран Пензапромарматура сочетает отсечение трубопровода со сливом содержимого через спускник. Потоком управляет шар с внутренним каналом. Когда отверстие ориентировано вдоль линии, среда проходит через корпус. Поворот на 90° разворачивает глухую часть шара к каналу и останавливает движение. Управление выполняется через рычаг. Спускное устройство дает отдельный выход для удаления жидкости или газа из закрытого участка без разборки соединения.
Кран используют для:
- перекрытия отдельной части трубопровода;
- удаления оставшейся после отсечения среды;
- снижения остаточного давления перед обслуживанием линии.
Допустимый диапазон рабочих температур составляет от -40 до +200 °C. Рабочая среда не должна разрушать латунь и уплотнения. Давление в линии сохраняют в пределах, установленных производителем для конкретной модели.
Конструкция
Основу корпуса составляет латунь. Материал сочетает коррозионную стойкость в совместимых средах с достаточной механической прочностью и хорошо обрабатывается при формировании резьбы. Внутренний узел включает шар, шток и уплотняющие элементы. Тип подключения — внутренняя резьба, диаметр — 20 мм, резьба — 3/4.Неполнопроходной проход определяется соотношением сечения отверстия в шаре и присоединительного канала. Отдельный отвод спускника позволяет удалить содержимое из нужной части линии после ее отсечения.
Технические характеристики
| Диаметр | 20 |
| Давление | Ру16 |
| Резьба | 3/4 |
| Тип присоединения | внутренняя резьба |
| Тип затвора | рычаг |
| Тип прохода | неполнопроходной |
| Материал | Латунь |
| Диапазон рабочих температур, °C | от -40 до +200 |
| Вес, кг | 0.219 |
Габаритные размеры
| DN, мм | L, мм | ØB, мм (эффективный диаметр) | G | H, мм | H1, мм | H2, мм | S, мм | d, мм | Масса, кг | |||||
| (1) | (2) | (1) | (2) | (1) | (2) | (1) | (2) | (1) | (2) | |||||
| 20 | 65 | 20 | 92 | 96 | 41 | 45 | 26 | 30 | 41 | 60 | 31 | 5 | 0.36 | 0.38 |
Преимущества латунных кранов со спускником Пензапромарматура
- спускник дает доступ к содержимому отсеченного участка без демонтажа основного соединения;
- шаровой механизм переводится из открытого положения в закрытое поворотом на четверть оборота;
- латунь хорошо сопротивляется коррозии при контакте с подходящей рабочей средой;
- внутренняя резьба формирует разборное подключение и упрощает обслуживание трубопроводного узла.
