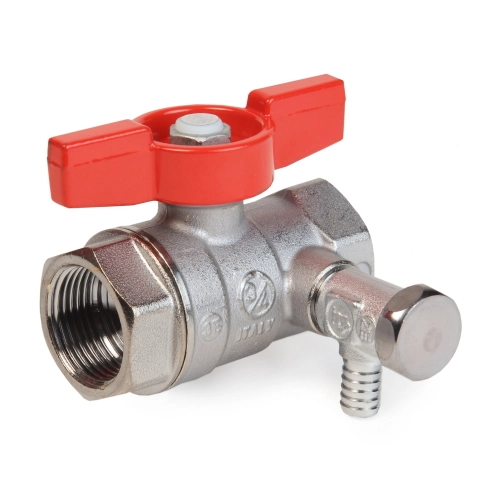

Шаровой латунный кран со спускником R65D Giacomini
Шаровой латунный кран R65D Giacomini сочетает отсечение трубопровода со сливом содержимого через спускник. Потоком управляет шар с внутренним каналом. Когда отверстие ориентировано вдоль линии, среда проходит через корпус. Поворот на 90° разворачивает глухую часть шара к каналу и останавливает движение. Управление выполняется через под ключ. Спускное устройство дает отдельный выход для удаления жидкости или газа из закрытого участка без разборки соединения.
Кран используют для:
- перекрытия отдельной части трубопровода;
- удаления оставшейся после отсечения среды;
- снижения остаточного давления перед обслуживанием линии.
Кран устанавливают на сливных и дренажных точках, где требуется локально вывести рабочую среду из трубопровода.
Допустимый диапазон рабочих температур составляет до +120 °C. Рабочая среда не должна разрушать латунь и уплотнения. Давление в линии сохраняют в пределах, установленных производителем для конкретной модели.
Конструкция R65D
Основу корпуса составляет латунь. Материал сочетает коррозионную стойкость в совместимых средах с достаточной механической прочностью и хорошо обрабатывается при формировании резьбы. Внутренний узел включает шар, шток и уплотняющие элементы. Тип подключения — наружная резьба/штуцер, диаметр — 10 мм, резьба — 3/8.Неполнопроходной проход определяется соотношением сечения отверстия в шаре и присоединительного канала. Отдельный отвод спускника позволяет удалить содержимое из нужной части линии после ее отсечения.
Технические характеристики
| Модель | R65D |
| Диаметр | 10 |
| Давление | Ру42 |
| Резьба | 3/8 |
| Тип присоединения | наружная резьба/штуцер |
| Тип затвора | под ключ |
| Тип прохода | неполнопроходной |
| Материал | Латунь |
| Диапазон рабочих температур, °C | до +120 |
| Вес, кг | 0.064 |
Преимущества латунных кранов со спускником Giacomini
- спускник дает доступ к содержимому отсеченного участка без демонтажа основного соединения;
- шаровой механизм переводится из открытого положения в закрытое поворотом на четверть оборота;
- латунь хорошо сопротивляется коррозии при контакте с подходящей рабочей средой;
- наружная резьба/штуцер формирует разборное подключение и упрощает обслуживание трубопроводного узла.
