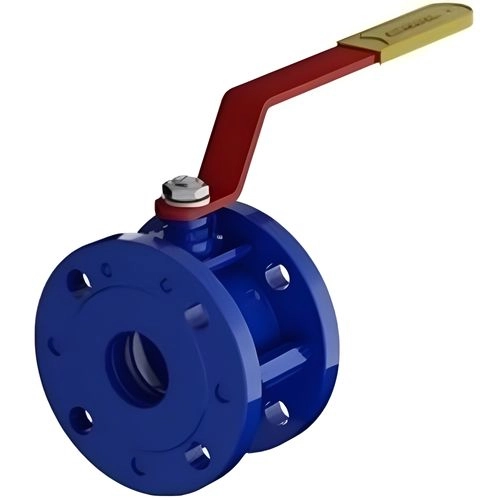

Шаровой стальной кран 29320080_Компакт Temper
После установки в трубопровод шаровый стальной кран 29320080_Компакт Temper регулирует прохождение рабочей среды. Запорный элемент внутри корпуса выполнен в виде шара с отверстием. При открытии его канал совпадает с направлением движения среды; поворот на 90° разворачивает шар и закрывает сечение. Управление — рукоятка. Рукоятка передает усилие непосредственно на шток, редуктор облегчает поворот шара, а привод позволяет управлять краном без ручного воздействия. Для штатной работы затвор переводят в полностью открытое или закрытое положение.
Кран используют для:
- отсечения отдельного участка линии;
- отключения трубопровода на время обслуживания;
- быстрого прекращения движения рабочей среды.
Стальные шаровые краны применяют в системах теплоснабжения, отопления, водоснабжения и на технологических линиях. Рабочей средой могут быть вода, теплосетевая вода, водогликолевые смеси, нефтепродукты, ГСМ, газ и другие среды, совместимые с материалами корпуса и уплотнений. Допустимые состав, давление и температура определяются характеристиками конкретной модели.
Конструкция 29320080_Компакт

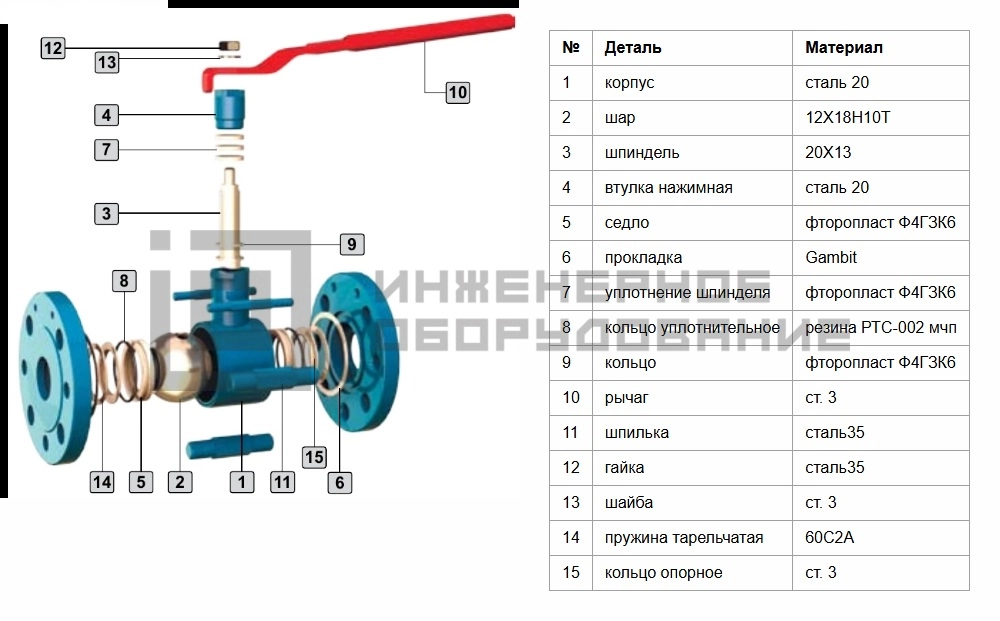

Основу конструкции составляют стальной корпус, шар, шток, седла и уплотнения. Контакт шара с седлами формирует герметизирующую зону при закрытии. Шток передает усилие от органа управления к шару, а уплотнения ограничивают выход среды через подвижное соединение. Сталь дает корпусу высокую механическую прочность и стойкость к эксплуатационным нагрузкам. Тип присоединения — фланцевое.
Тип прохода — полнопроходной. У такого крана сечение канала близко к внутреннему сечению трубопровода, поэтому гидравлическое сопротивление меньше.
Технические характеристики
| Модель | 29320080_Компакт |
| Бренд | Temper |
| Диаметр | 80 |
| Тип затвора | рукоятка |
| Тип прохода | полнопроходной |
| Рабочая среда | вода |
| Тип присоединения | фланцевое |

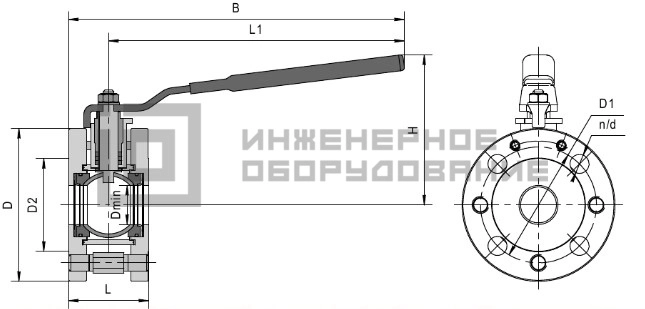

Габаритные размеры
| Модель | Dn, мм | D, мм | D1, мм | D2, мм | d, мм | n | L, мм | L1, мм | H, мм | B, мм |
| СУФ.00.1.016.010 | 10 | 90 | 60 | 42 | 14 | 4 | 60 | 165 | 93 | 195 |
Преимущества шаровых стальных кранов Temper
- шаровой затвор поворачивается на четверть оборота, поэтому кран можно быстро открыть или закрыть.
- стальной корпус сохраняет прочность при нагрузках, что снижает риск деформации в штатном режиме.
- фланцевое обеспечивает монтаж способом, предусмотренным конструкцией трубопроводного узла, без изменения принципа соединения.
- полнопроходной проход задает соотношение между диаметром линии и проходным сечением крана, поэтому при проектировании можно учитывать расход и гидравлическое сопротивление.
