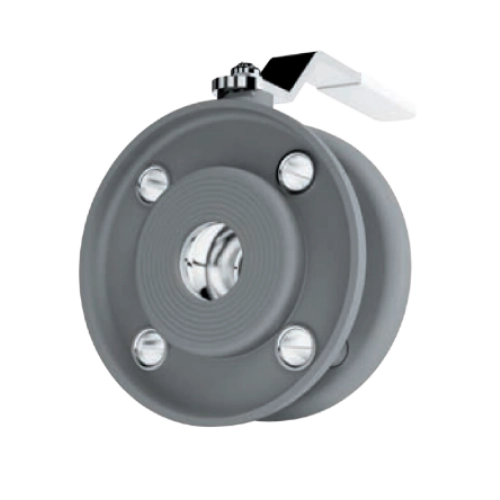

Шаровой стальной кран 100.016.02.Zn LD
После установки в трубопровод шаровый стальной кран 100.016.02.Zn LD регулирует прохождение рабочей среды. Запорный элемент внутри корпуса выполнен в виде шара с отверстием. При открытии его канал совпадает с направлением движения среды; поворот на 90° разворачивает шар и закрывает сечение. Управление — рукоятка. Рукоятка передает усилие непосредственно на шток, редуктор облегчает поворот шара, а привод позволяет управлять краном без ручного воздействия. Для штатной работы затвор переводят в полностью открытое или закрытое положение.
Кран используют для:
- отсечения отдельного участка линии;
- отключения трубопровода на время обслуживания;
- быстрого прекращения движения рабочей среды.
Стальные шаровые краны применяют в системах теплоснабжения, отопления, водоснабжения и на технологических линиях. Рабочей средой могут быть вода, теплосетевая вода, водогликолевые смеси, нефтепродукты, ГСМ, газ и другие среды, совместимые с материалами корпуса и уплотнений. Допустимые состав, давление и температура определяются характеристиками конкретной модели.

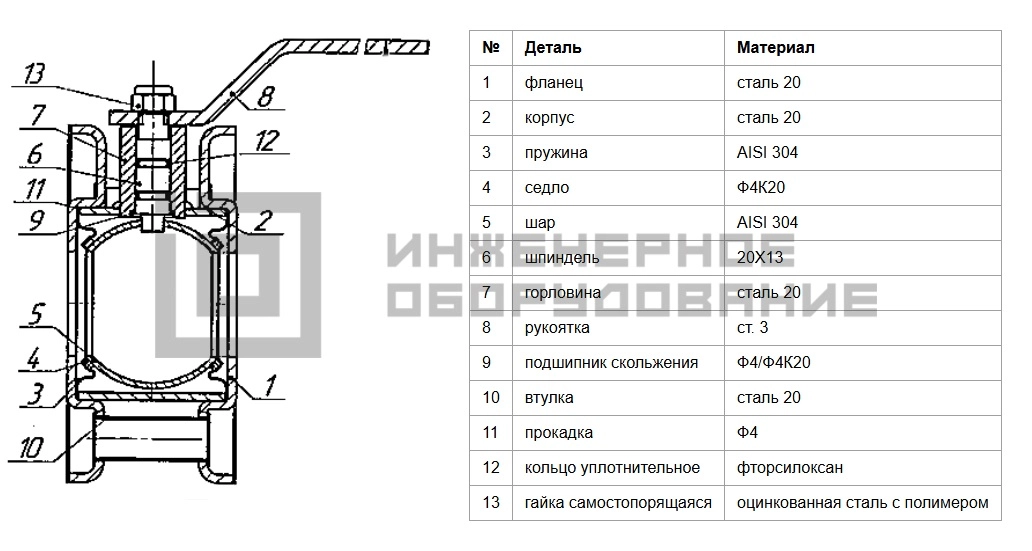

Конструкция 100.016.02.Zn
Основу конструкции составляют стальной корпус, шар, шток, седла и уплотнения. Контакт шара с седлами формирует герметизирующую зону при закрытии. Шток передает усилие от органа управления к шару, а уплотнения ограничивают выход среды через подвижное соединение. Сталь дает корпусу высокую механическую прочность и стойкость к эксплуатационным нагрузкам. Тип присоединения — межфланцевое.
Тип прохода — неполнопроходной. У такого крана отверстие уже, что позволяет уменьшить габариты и массу при допустимом сопротивлении потоку.
Технические характеристики
| Модель | 100.016.02.Zn |
| Бренд | LD |
| Диаметр | 100 |
| Тип затвора | рукоятка |
| Тип прохода | неполнопроходной |
| Рабочая среда | вода |
| Тип присоединения | межфланцевое |

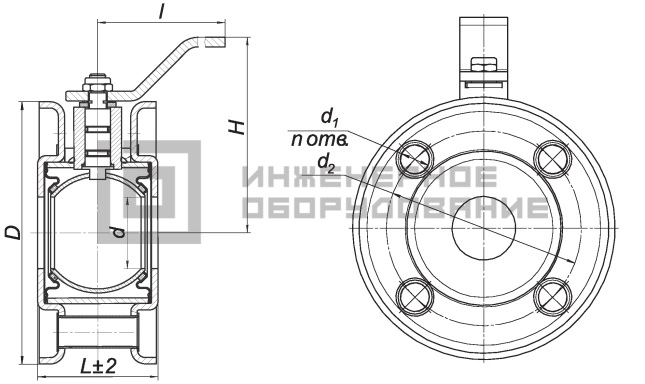

Габаритные размеры
| Модель | Dn | D, мм | d, мм | L, мм | H, мм | h, мм | I, мм |
| 007-6952 | 100 | 215 | 75 | 110 | 165 | 13 | 315 |
Преимущества шаровых стальных кранов LD
- шаровой затвор поворачивается на четверть оборота, поэтому кран можно быстро открыть или закрыть.
- стальной корпус сохраняет прочность при нагрузках, что снижает риск деформации в штатном режиме.
- межфланцевое обеспечивает монтаж способом, предусмотренным конструкцией трубопроводного узла, без изменения принципа соединения.
- неполнопроходной проход задает соотношение между диаметром линии и проходным сечением крана, поэтому при проектировании можно учитывать расход и гидравлическое сопротивление.
