Канальный вентилятор Ostberg KVFU 160 C1 предназначен для монтажа в круглые воздуховоды в составе приточно-вытяжной вентиляции. Модель применяют там, где важны стабильный расход воздуха, компактная компоновка и удобный сервисный доступ: в инженерных системах зданий, технических помещениях, локальных вытяжных линиях. В линейке Остберг встречаются исполнения с AC-двигателем и с EC-двигателем.
Особенности серии KVFU OstbergСерия под настенный монтаж: компоновка рассчитана для установки на стену, когда трасса и узел вентиляции привязаны к вертикальным конструкциям или нужно закрепление без отдельной рамы.
Конструкция канального вентилятора Ostberg KVFU 160 C1
- Двигатель (AC или EC) — приводит рабочее колесо в движение; в EC-исполнениях возможна регулировка скорости вращения.
- Внешний ротор — компоновка двигателя, применяемая для компактного размещения узла привода.
- Рабочее колесо с лопатками — формирует поток и статическое давление; направление и форма лопаток зависят от серии.
- Корпус — металлический, для ряда серий предусмотрены решения с шумоизоляцией; у низкопрофильных серий снижена высота корпуса.
- Клеммная коробка — узел подключения питания и регуляторов скорости; исполнение с защитой по IP.
- Крепёж и присоединительные элементы — патрубки/фланцы под круглый или прямоугольный воздуховод.
Технические характеристики Ostberg KVFU 160 C1
| Модель | Напряжение, В | Тип тока | Сила тока, А | Давление, Pa | Частота вращения, об/мин | Производительность, м3/ч | Мощность, Вт | Уровень шума дБ(А) |
| KVFU 160 C1 | 230 | AC | 0,48 | 386 | 2490 | 871 | 111 | 49 |
Габаритные размеры, мм
Схема подключения

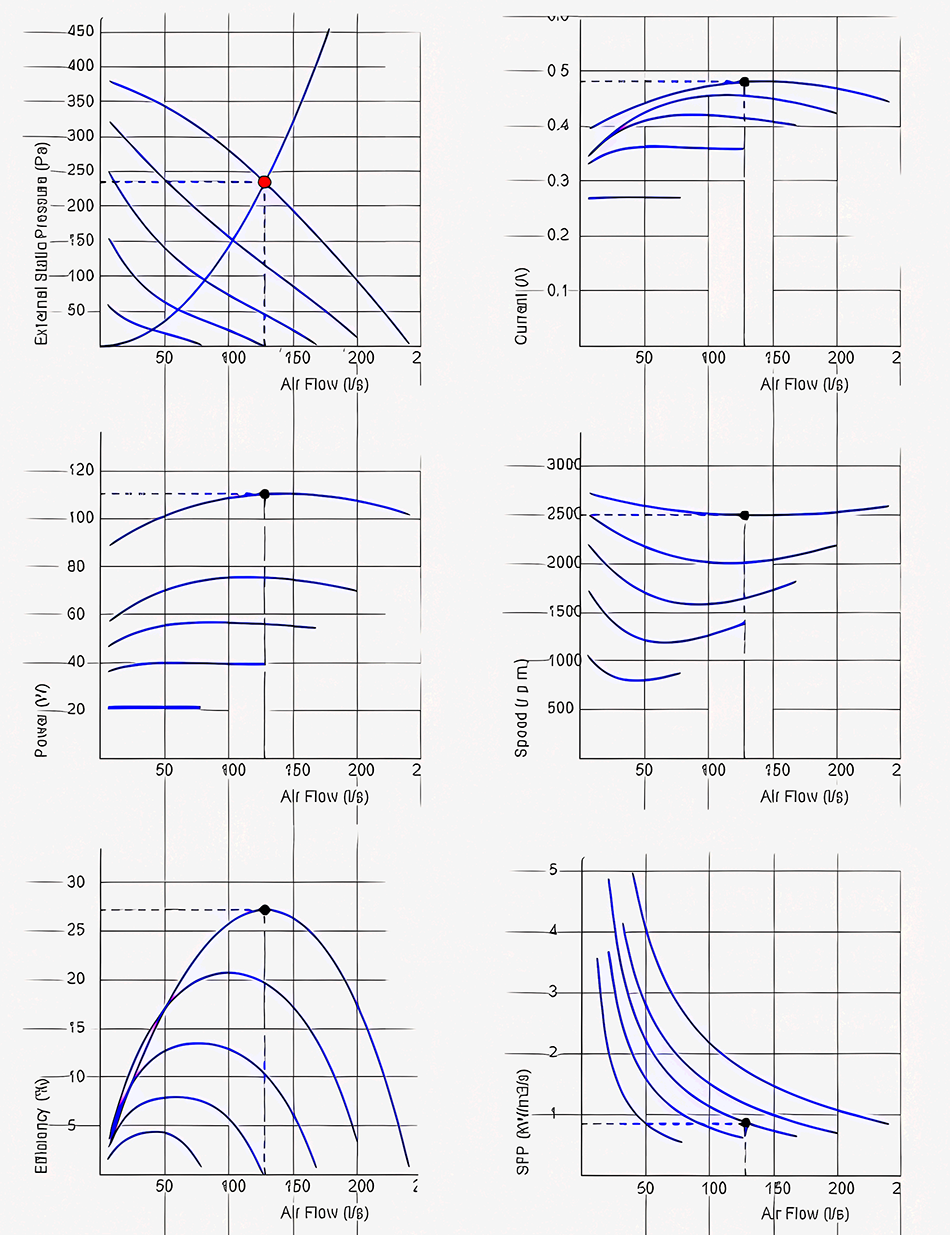

Аэродинамические характеристики
