Малогабаритный крышный вентилятор ВМК 450-4D — центробежный агрегат одностороннего всасывания с назад загнутыми лопатками, предназначенный для вытяжки воздуха из помещений без прокладки громоздких воздуховодов.
Где применяется:
- вытяжка из кухонь, санузлов и чердачных пространств многоэтажек;
- магазины, кафе, АЗС, где нужен компактный, но производительный вытяжной узел;
- локальное удаление тёплого или запылённого воздуха над токарными, сварочными постами, в аккумуляторных, на складах ГСМ.
Монтаж
- На кровле размечают отверстие под патрубок, устанавливают переходной стакан.
- Кладут EPDM-прокладку, фиксируют вентилятор анкерами М10–М12.
- Подключают электропитание через гермоввод; однофазные модели комплектуют пусковым конденсатором.
- Проверяют направление вращения и вибрацию (< 4,5 мм/с).
Аэродинамические характеристики
Конструктивные особенности
| Корпус | оцинкованная сталь 0,8–1,2 мм, полиэфирное покрытие; защищает от осадков |
| Рабочее колесо | алюминиевый сплав, 12–15 назад загнутых лопаток, КПД до 0,78 |
| Асинхронный двигатель | внешний ротор, класс изоляции F, IP54 |
| Термозащита | встраиваемые термоконтакты 130 °C |
| Уплотнения | двойная манжета + лабиринтный воротник |
Рабочее напряжение
- Однофазные: 220–240 В, 50 Гц (индекс E).
- Трёхфазные: 380–415 В, 50 Гц (индекс D). Подключение «звезда/треугольник».
Габаритные и присоединительные размеры
Технические характеристики
| Марка вентилятора | Напряжение, В/ Частота, Гц | Фазность | Потребляемая мощность, Вт | Ток, А | Мах. Расход воздуха, м³/ч | Частота вращения, об/мин. | Мах. Температура перемещаемого воздуха, ºС | Класс защиты двигателя | Емкость конденсатора, мкФ | Масса, кг | Электрическая схема подключения |
| ВМК 450-4D | 400/50 | 3 | 690 | 1,26 | 5620 | 1280 | 60 | IP 54 | - | 53 | В |
Акустические характеристики
| Марка | LpA | Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| ВМК 450-4D | LpA, вход | дБ(А) | 74 | 61 | 66 | 70 | 65 | 60 | 60 | 53 |
| LpA, выход дБ(А) | дБ(А) | 76 | 65 | 69 | 70 | 71 | 63 | 63 | 58 | |
| ВМК 450-4Е | LpA, вход | дБ(А) | 74 | 61 | 66 | 70 | 65 | 60 | 60 | 53 |
| LpA, выход дБ(А) | дБ(А) | 76 | 65 | 69 | 70 | 71 | 63 | 63 | 58 |
Схема подключения двигателя

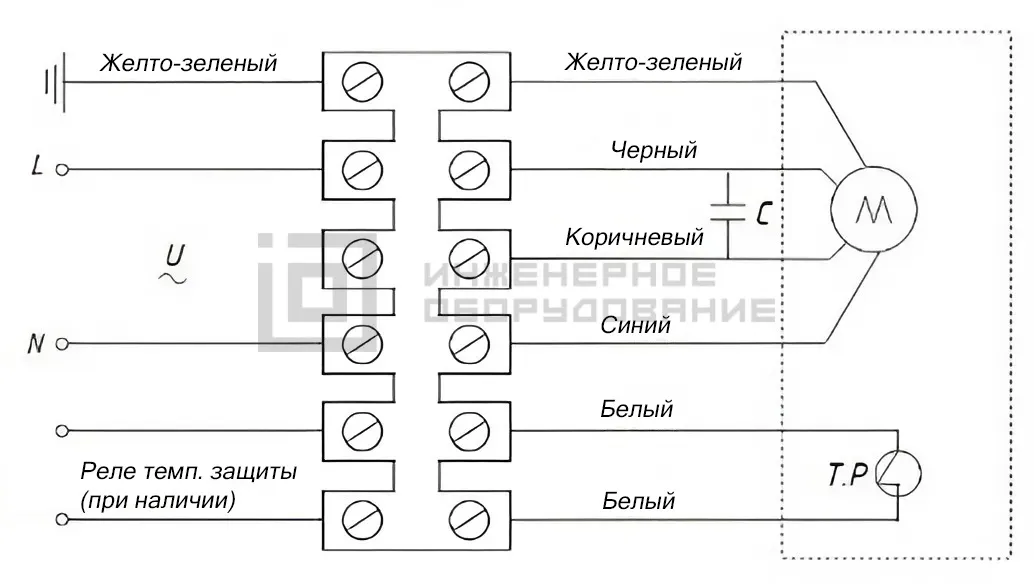

Однофазный двигатель:

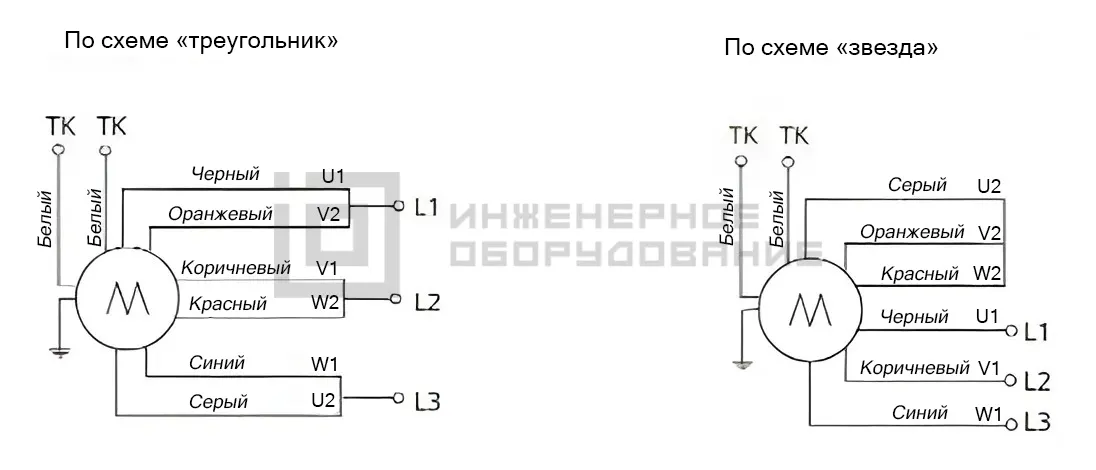

Трехфазный двигатель:
Преимущества крышных вентиляторов ВМК
- Высота корпуса не превышает 500 мм (модели 225–400), поэтому устройство незаметно на кровле.
- Двигатели IE2-IE3 и «назад загнутые лопатки» уменьшают потребление на 25 % относительно радиальных аналогов.
- 12 типоразмеров (225-630) производительностью 850-14 400 м³/ч позволяют выбрать вентилятор под любую задачу без переделки воздуховодов.
- Наличие однофазных и трёхфазных версий облегчает подключение к существующей сети.
- Уровень звукового давления 48-63 дБ(А) на 3 м благодаря динамической балансировке колеса.
- Оцинкованный корпус выдерживает 720 ч соляного тумана; ресурс подшипников > 40 000 ч.
- Сервисная крышка даёт доступ к колесу, чистка занимает ≤ 30 мин без демонтажа установки.
