Крышный вентилятор ВКРФ-м ДУ № 6,3 — высокотемпературный вентилятор дымоудаления с факельным вертикальным выбросом. Агрегат выдерживает +600 °C в течение 2 ч, обеспечивая удаление продуктов горения и сохранение путей эвакуации.
Где применяется:
- многоэтажные ТРЦ и офис-центры;
- производственные и складские корпуса категорий В-Г-Д;
- автостоянки, ангары, теплотехнические шахты.
Варианты изготовления
-
Рабочее колесо
- PB6 — 6 лопаток, повышенный напор.
- PB9 — 9 лопаток, увеличенный расход.
- Типоразмер №6,3 – 12,5 (Ø 630–1250 мм).
- Частота вращения 750 / 1000 / 1500 об/мин.
- Двигатель 1,1–55 кВт, IE3, IP55.
Монтаж
- Установить стакан-основание, выровнять ±2 мм.
- Проложить термостойкий кабель в металлорукаве, подключить шкаф ДУ.
- Зафиксировать вентилятор через виброопоры; герметизировать гидроманжетой.

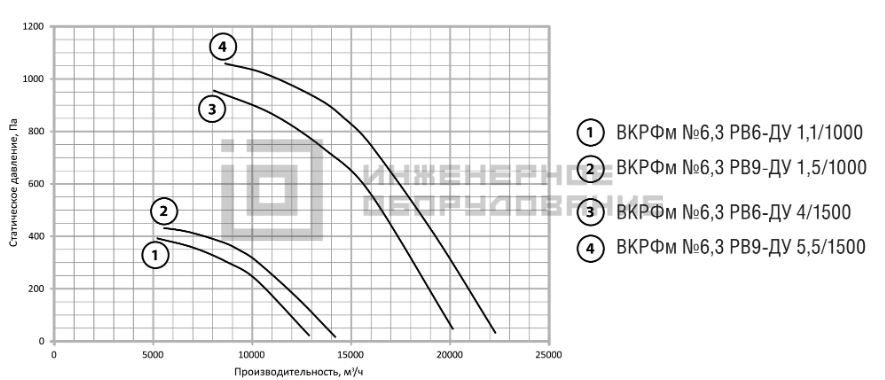

Аэродинамические характеристики
Конструктивные особенности
| Корпус | оцинкованная сталь 1,5-3 мм, порошковое термостойкое покрытие |
| Рабочее колесо | радиальное PB6 / PB9, лопатки загнуты назад |
| Тип колеса | цельносварное, динамическая балансировка G 2.5 |
| Двигатель | асинхронный, класс изоляции H, встроенные термоконтакты |
| Кожух-зонтик | AISI 430, отсек для охлаждения двигателя |
| Дренаж | канал Ø 10 мм для отвода конденсата |
Исполнение корпуса
- стандарт — до +400 °C;
- «600 × 2 ч» — жаростойкая эмаль, теплоэкран у опор подшипников.
Отличие от ВКР: ВКРФ-м ДУ отличается жаростойкой окраской, двойным контуром уплотнений и рабочим колесом, рассчитанным на экстремальные температуры.

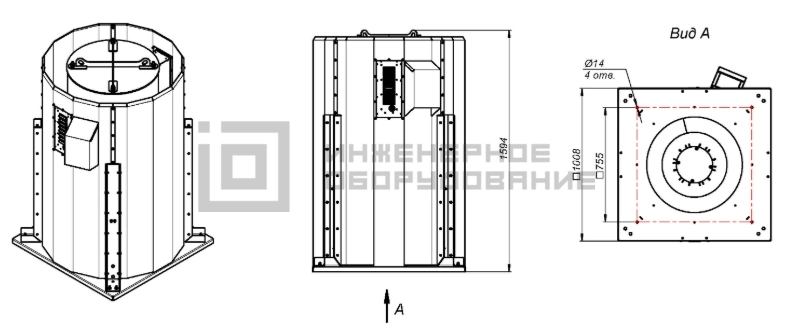

Габаритные и присоединительные размеры
Технические характеристики
| Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, об/мин | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
| ВКРФм №6,3 РВ6-ДУ 1,1/1000 | 80B6 | 1,1 | 1000 | 5108 | 12941 | 394 | 190 |
| ВКРФм №6,3 РВ9-ДУ 1,5/1000 | 90L6 | 1,5 | 1000 | 5449 | 14270 | 433 | 193 |
| ВКРФм №6,3 РВ6-ДУ 4/1500 | 100L4 | 4 | 1500 | 7968 | 22335 | 959 | 202 |
| ВКРФм №6,3 РВ9-ДУ 5,5/1500 | 112M4 | 5,5 | 1500 | 8529 | 13692 | 1060 | 212 |
Преимущества крышного вентилятора ВКРФ РВ
- 13 типоразмеров (№ 3,55 – 12,5), расход 2 000–80 000 м³/ч, давление до 2,4 кПа.
- Один корпус — четыре среды (обычная, коррозионная, взрывоопасная, дым).
- КПД колёс РВ до 82 %, двигатели IE3 экономят ≈20 % электроэнергии.
- Подшипники 60 000 ч, окраска устойчива к UV и соли.
- Низкий шум: 70–85 дБА благодаря обратнозагнутым лопаткам и виброопорам.
- Модульный моторный блок меняется без демонтажа корпуса.
