Крышный вентилятор ВКРС № 9 — радиальная машина низкого давления одностороннего всасывания с боковым выбросом струи над кровлей.
Где применяется:
- вытяжка влажного и тёплого воздуха из прачечных, бассейнов, ферм;
- удаление технологических паров и лёгких аэрозолей в цехах;
- общеобменная вентиляция ТРЦ, спорт-комплексов, парковок.
Варианты изготовления
- У-сталь — углеродистая с порошковым слоем RAL 7035.
- К-сталь — коррозионностойкая AISI 430 для агрессивных сред.
- Ex — взрывобезопасная версия 1Ex d IIB T4 (искробезопасные узлы).
Монтаж:
- установка на закладную раму или кровельный зонт через виброопоры;
- горизонтальная площадка, отклонение ≤ 2 мм/м;
- гибкая вставка между шахтой и фланцем, обязательное заземление.
Условное обозначение крышного вентилятора
Аэродинамические характеристики
Конструктивные особенности
Состав изделия:
- опорная рама с присоединительным фланцем;
- рабочее колесо Ø 355–1250 мм, 6 или 9 лопаток, загнутых назад;
- вертикальный асинхронный мотор IP55 (0,25-45 кВт);
- аэродинамический кожух, защищающий от осадков;
- сетка-барьер для птиц и мусора.
Исполнение корпуса – сварной лист 1,5-3 мм; внешнее порошковое покрытие ≥ 80 µm; класс IPX4.
Отличие от ВКР: ВКРС имеет боковой выброс и меньше лопаток (6/9 против 12), поэтому тише на 6-8 дБ и легче на 20 %, но развивает давление до 2100 Па (у ВКР — до 2500 Па).

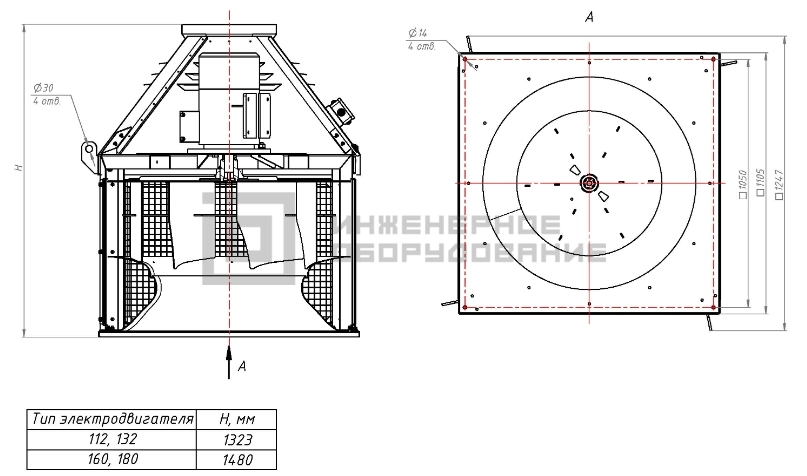

Габаритные и присоединительные размеры
Технические характеристики
| Вентилятор | Типоразмер двигателя | Мощность двигателя | Синхронная частота двигателя | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20⁰С | Масса, кг |
| ВКРС №9 РВ6к 2,2/750 | 112MA8 | 2,2 | 750 | 11494 | 25287 | 479 | 323 |
| ВКРС №9 РВ6 3/750 | 112MB8 | 3 | 11494 | 29118 | 479 | 329 | |
| ВКРС №9 РВ9 4/750 | 132S8 | 4 | 12433 | 32559 | 541 | 342 | |
| ВКРС №9 РВ6 7,5/1000 | 132M6 | 7,5 | 1000 | 15703 | 39781 | 894 | 355 |
| ВКРС №9 РВ9 11/1000 | 160S6 | 11 | 16750 | 43864 | 982 | 412 | |
| ВКРС №9 РВ6к 22/1500 | 180S4 | 22 | 1500 | 23797 | 52354 | 2053 | 460 |
| ВКРС №9 РВ6 30/1500 | 180M4 | 30 | 23797 | 60286 | 2053 | 480 | |
| ВКРС №9 РВ6 37/1500 | 200M4 | 37 | 25384 | 66474 | 2255 | 535 |
Акустические характеристики
| Типоразмер | Частота вращения, об/мин | Значение Lpi(дБ) в октавных полосах f, Гц | ||||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБа | ||
| ВКРФ №9 | 750 | 68 | 86 | 87 | 88 | 93 | 93 | 90 | 82 | 98 |
| 1000 | 94 | 87 | 88 | 95 | 92 | 88 | 86 | 80 | 77 | |
| 1500 | 104 | 96 | 97 | 104 | 101 | 97 | 95 | 89 | 85 | |
Преимущества крышного вентилятора ВКРС
- КПД до 0,84 за счёт назад-загнутых лопаток и прямого привода.
- Диапазон производительности 0,6–78 тыс. М³/ч при полном давлении ≤ 2,1 кПа.
- Снижение вибрации: динамическая балансировка колеса класс G 2.5.
- Ресурс подшипников > 60 000 ч, межсервисный интервал — 12 мес.
- Компактная высота, допускается групповой монтаж с шагом 3 м.
- Стоимость обслуживания на 30 % ниже аналогов без ремённой передачи.
