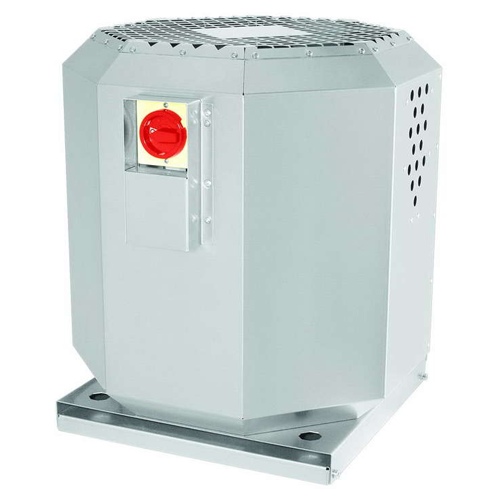

Крышный вентилятор RMVD-HT 560 Shuft (Шуфт) – это высокотемпературный вентилятор с вертикальным выбросом воздуха, предназначенный для удаления горячего воздуха (до 120 °C) из кухонь, производственных и общественных помещений при наружной установке на плоских и наклонных крышах с горизонтальной ориентацией основания.
Принцип работы вентилятора основан на центробежном преобразовании энергии: всасываемый через диффузор воздух направляется к рабочему колесу, установленному методом непосредственной напрессовки на вал асинхронного двигателя, после чего воздух выбрасывается вертикально вверх в вентиляционную систему. Двигатель, управляемый по напряжению, расположен вне потока воздуха, что снижает его нагрев и обеспечивает стабильную работу в условиях высоких температур. Для безопасности при обслуживании на корпусе установлен сетевой выключатель, а сервисная панель позволяет проводить визуальный контроль.
Основные элементы конструкции:
- Корпус изготовлен из сплава AIMg3, устойчивого к воздействию морской воды и агрессивной среды.
- Монтажная панель с диффузором обеспечивает равномерное распределение воздушного потока.
- Двигатель с рабочим колесом, статически и динамически сбалансирован, оснащён встроенными термоконтактами, требующими подключения внешнего защитного термореле.
- Наличие лотка для сбора жира с отверстием для его удаления защищает поверхность крыши от загрязнения.
Расшифровка наименования
Технические характеристики
| Модель | Рабочая точка при максимальном расходе, м3/час |
Рабочая точка при максимальном напоре, Па |
Напряжение, В | Электропотребление, Вт/Рабочий ток, А |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ(А) |
| RMVD-HT 560 | 11800 | 896 | 400 | 2080/4,55 | 1360 | 80 |
Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии RMVD-HT
- Эффективный вертикальный выброс горячего воздуха для оптимального воздухообмена в системах вытяжной и приточной вентиляции.
- Высокая долговечность при эксплуатации до 40 000 часов в режиме S1 благодаря продуманной защите двигателя.
- Простота монтажа и обслуживания благодаря разборному корпусу, сервисной панели и наличию сетевого выключателя.
- Гибкое регулирование скорости с использованием пятиступенчатых трансформаторов TRE или однофазных плавных регуляторов SRE, позволяющее подключать несколько вентиляторов к одному регулятору.
Схема электрического подключения
