Циркуляционный насос UPS 40-60/2 F B 1х230 серии UPS Grundfos применяется для принудительного движения воды или подготовленного теплоносителя по трубопроводному контуру. Поддерживает стабильную циркуляцию в отоплении, рециркуляции ГВС, системах охлаждения и кондиционирования.
Области применения
- отопительные контуры открытого и закрытого типа;
- однотрубные и двухтрубные системы отопления;
- рециркуляция горячего водоснабжения;
- котловые контуры и теплообменники;
- тепловые пункты, калориферы, смесительные узлы;
- системы тёплого пола;
- охлаждение и кондиционирование воздуха;
- контуры тепловых насосов и утилизации тепла.
Конструкция и принцип работы
Насос UPS 40-60/2 F B 1х230 серии UPS Grundfos имеет мокрый ротор. Это значит, что роторная часть работает в контакте с перекачиваемой жидкостью, а подшипники смазываются этой же средой. В конструкции нет торцевого уплотнения вала, поэтому снижается риск протечек через валовый узел и уменьшается потребность в регулярном обслуживании.
Основные элементы конструкции: корпус из бронза, DIN W.-Nr.2.1176.01, ASTM B-271, рабочее колесо из коррозионностойкого материала, роторная гильза из нержавеющей стали, керамические или нержавеющие элементы вала, радиальные подшипники, клеммная коробка и переключатель скоростей.
Принцип работы центробежный. Жидкость поступает во входной патрубок, направляется к центру рабочего колеса, ускоряется на лопатках и выходит в напорный патрубок. За счёт этого создаётся напор, необходимый для движения среды по трубопроводу.
Перекачиваемые жидкости: чистая вода, умягчённая вода, теплоносители для отопления, отдельные охлаждающие жидкости без минеральных масел, а также водно-гликолевые смеси с учётом изменения вязкости. Среда не должна содержать твёрдые частицы, волокна и примеси, нарушающие работу гидравлической части.
Преимущества
- Мокрый ротор с низким уровнем шума при корректном монтаже.
- Три фиксированные скорости для настройки под расход и сопротивление контура.
- Смазка подшипников перекачиваемой жидкостью.
- Выбор исполнения под среду: чугун, бронза или нержавеющая сталь.
- Резьбовое или фланцевое присоединение в зависимости от модели.
- Версии для однофазной и трёхфазной сети.
- Устойчивое рабочее колесо из коррозионностойкого материала.
- Встроенная тепловая защита в ряде исполнений.
Расшифровка
- UP — циркуляционный насос Grundfos.
- S — исполнение с переключением скоростей.
- D — сдвоенное исполнение; применяется только при наличии в обозначении, в текущей номенклатуре UPS не является базовым признаком.
- 1 1/2" — условный диаметр присоединения, мм.
- 6 — максимальный напор в дециметрах: например, -60 соответствует 6 м.
- F — фланцевое присоединение.
- B — бронзовый корпус.
- N — корпус из нержавеющей стали.
- A — корпус с воздухоотделителем.
- K / NK / KU — исполнение для холодной воды или специальных температурных условий.
- PN 6 / PN 10 — номинальное рабочее давление фланцевой части.
- /2 или /4 — число полюсов электродвигателя, если параметр указан в модели.
- 250 — расстояние между присоединительными торцами, мм.
Технические характеристики
| Модель | UPS 40-60/2 F B 1х230 |
| Артикул | 96401921 |
| Напряжение, В | 230 |
| Диапазон температур жидкости, °C | -10...+120 |
| Максимальное рабочее давление, бар | 10 |
| Максимальный напор, м | 6 |
| Корпус насоса | бронза, DIN W.-Nr.2.1176.01, ASTM B-271 |
| Монтажная длина, мм | 250 |
| Соединение труб | 1 1/2" |
| Количество скоростей | 3 |
| Вес нетто, кг | 19,8 |

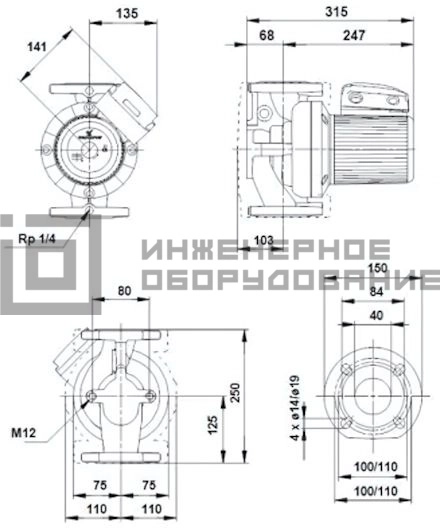

Габаритные размеры UPS 40-60/2 F B 1х230
Схема подключения
