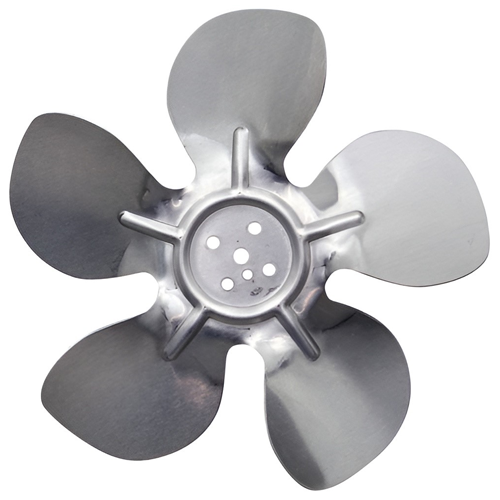

Крыльчатка 172/28° B Weiguang из листового алюминия толщиной 0,8 мм предназначена для осевых вентиляторов и формирует аэродинамический поток за счёт оптимально подобранной формы лопастей. В обозначении модели первое число указывает на диаметр крыльчатки в миллиметрах (например, 154), а число после дроби, такое как 28 или 34, обозначает угол наклона лопасти, который влияет на производительность и уровень шума. Индексы _B и _S указывают на направление потока: B — нагнетание, S — всасывание.
Габаритные размеры, мм
| Fan Type | α | 19° | 22° | 25° | 28° | 31° | 34° | ||||||
| А | В | С | В | С | В | С | В | С | В | С | В | С | |
| Ф 154 | 154 | 23 | 12 | 26 | 13 | 29 | 15 | 32 | 17 | 36 | 18 | 39 | 21 |
| Ф 172 | 172 | 25 | 13 | 28 | 14 | 31 | 16 | 34 | 17 | 38 | 19 | 41 | 21 |
| Ф 200 | 200 | 27 | 14 | 30 | 15 | 33 | 17 | 36 | 19 | 40 | 21 | 43 | 24 |
| Ф 230 | 230 | 30 | 15 | 33 | 16 | 36 | 19 | 39 | 21 | 42 | 20 | 45 | 23 |
| Ф 250 | 248 | 31 | 15 | 34 | 16 | 37 | 19 | 40 | 20 | 43 | 21 | 45 | 23 |
| Ф 254 | 254 | 32 | 15 | 35 | 16 | 38 | 19 | 41 | 21 | 44 | 22 | 47 | 23 |
| Ф 300 | 300 | 32 | 16 | 35 | 17 | 41 | 21 | 44 | 22 | 48 | 24 | 52 | 26 |
Преимущества крыльчаток Weiguang
- Широкий выбор типоразмеров: диапазон диаметров от 154 до 300 мм помогает оптимально подобрать крыльчатку для нужного расхода воздуха и давления.
- Различные варианты загиба лопаток: значения /28 и /34 позволяют влиять на скорость потока, напор и уровень шума.
- Универсальность применения: модели с индексами _B и _S подходят для разных конфигураций и направлений воздушного потока.
- Надёжное исполнение: качественная балансировка и износостойкие материалы обеспечивают стабильную работу при длительных нагрузках.
Рекомендации по выбору
- Согласуйте диаметр и профиль лопастей с требуемым расходом воздуха и давлением в системе.
- Учитывайте рабочую среду: при повышенных температурах или агрессивных средах предпочтительнее металлические варианты.
- Проводите регулярную чистку от пыли и загрязнений, чтобы сохранить эффективность и снизить риск дисбаланса.
