Осевой вентилятор ВО 06-300 № 12,5 низкого давления — это аксиальный вентилятор одностороннего всасывания, создающий напор до 330 Па и расход до 62300 м³/ч. Модельный ряд охватывает типоразмеры Ø 315–1250 мм и решает задачи общеобменной вентиляции там, где требуется быстро переместить большие объёмы воздуха при умеренном сопротивлении сети.
Где применяется:
- промышленные цехи, покрасочные камеры, сварочные посты;
- склады, ангары, торговые терминалы;
- ЖКХ-объекты — подпора в шахтах лифтов, вытяжки в паркингах;
- градирни, сушилки, теплицы и зернохранилища;
- зоны с газо- и пылевзрывоопасными смесями категорий IIА/IIВ (во взрывозащищённом исполнении).
Варианты изготовления
| Исполнение | Материал/особенности | Область применения |
| Общепромышленное | углеродистая сталь Ст3 + порошковая покраска | стандартный микроклимат |
| Коррозионностойкое | сталь AISI 304/430, цинк-алю покрытие | влажные/агрессивные среды |
| Взрывозащищённое | разнородные металлы, алюминиевый сплав, латунные кольца | нефтехимия, элеваторы |
Монтаж:
- стеновой проём, шахта либо секция воздуховода;
- крепёж через сварную фланцевую раму или монтажные лапы;
- при необходимости — виброопоры, шумоглушители, воздушные клапаны;
- подключение к частотному преобразователю (380 В) или конденсаторному пуску (220 В) для плавной регулировки дебита.

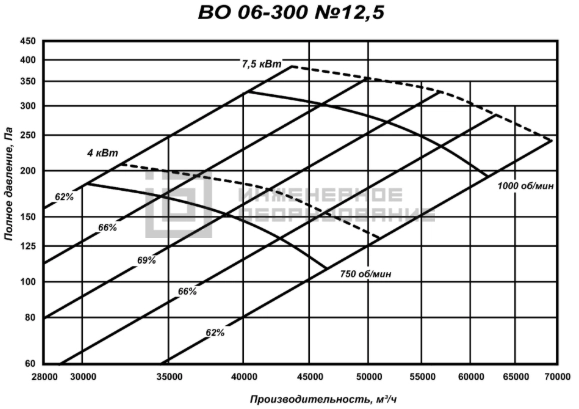

Аэродинамические характеристики
Конструктивные особенности
Основные узлы:
- цилиндрический корпус с направляющими лопатками;
- рабочее колесо с профилем «SCF» и посадкой на конус вала;
- асинхронный двигатель IE2-IE3, IP55, класс изоляции F;
- встроенный клеммный бокс с выводом под металлорукав.
Число лопаток по типоразмеру
| № колеса | Ø, мм | Лопаток |
| 3,15 – 5 | 315-500 | 3-4 |
| 6,3 – 10 | 630-1000 | 5 |
| 12,5 | 1250 | 6 |
Угол установки 25–35° задаётся при сборке; оптимальный КПД достигает 0,78. Лопатки штампуются из листа 2-4 мм и дополнительно балансируются по ГОСТ 22061. Поверхности контактирующие с потоком обрабатываются порошковой эмалью RAL 7035, для взрывозащищённых — антистатическим полиуретаном.
Габаритные и присоединительные размеры
Технические характеристики
| Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
| №12,5 | 132S8 | 4 | 750 | 30800 | 47300 | 186 | 122 | 214 |
| 132M6 | 7,5 | 1000 | 40800 | 62300 | 330 | 230 | 235 |
Преимущества осевых вентиляторов ВО 06-300
- 6 типоразмеров, 2 скорости (1000/1500 об/мин) и более 40 готовых модификаций по мощности 0,12-7,5 кВт.
- Двигатель IE3 + назад загнутые лопатки уменьшают энергопотребление до 30 % относительно классических крыльчаток.
- Уровень шума снижен на 5-7 дБА за счёт спрямляющего аппарата и реверсивной сетки.
- Доступ к ступице и подшипникам без демонтажа корпуса, межсервисный интервал 10 000 ч.
- Широкий температурный диапазон –40…+80 °С, доступна подогреваемая клеммная коробка.
- Взрывозащищённые версии маркировки Ex d IIB T4 соответствуют ТР ТС 012/2011.
- Установка вертикально/горизонтально, работа от однофазной сети 220 В (до 0,75 кВт) или трёхфазной 380 В (до 7,5 кВт).
