Осевой вентилятор AXW 250-B-2E Shuft (Шуфт) предназначен для перемещения воздуха в системах вытяжной вентиляции жилых, общественных и производственных помещений при минимальном сопротивлении сети воздуховодов. Рассчитан на настенную установку, что позволяет интегрировать его в современные вентиляционные системы с оптимальными аэродинамическими характеристиками. Принцип работы вентилятора основан на осевом перемещении воздуха: вращение металлического рабочего колеса, установленного методом непосредственной напрессовки на вал асинхронного двигателя с внешним ротором и встроенными термоконтактами, приводит к созданию необходимого потока воздуха. Однофазный двигатель, оснащенный тепловой защитой и имеющий степень защиты IP44, обеспечивает надежность работы вентилятора в течение всего срока эксплуатации.
Конструкция вентилятора AXW 250-B-2E Shuft включает следующие элементы:
- Корпус изготовлен из оцинкованного листового железа, детали окрашены в стандартный черный цвет, что обеспечивает высокую коррозионную стойкость и эстетичный внешний вид.
- Квадратная монтажная пластина предусмотрена для надежного крепления вентилятора к стене.
- Металлическое рабочее колесо.
- Асинхронный двигатель с внешним ротором, статически и динамически сбалансированное рабочее колесо, защита IP44, встроенные термоконтакты для защиты от перегрева.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/час |
Электропитание, В/ф |
Электропотребление, Вт |
Рабочий ток, А | Частота вращения, об/мин |
Максимальная температура перемещаемого воздуха, °С |
Степень защиты | Рабочая точка при 20 Па, м3/ч |
Уровень шума на рабочей точке, дБ(А) |
Вес, кг |
| AXW 250-B-2E | 1450 | 230/1 | 90 | 0,42 | 2400 | +60 | IP54 | 1310 | 60 | 3,5 |

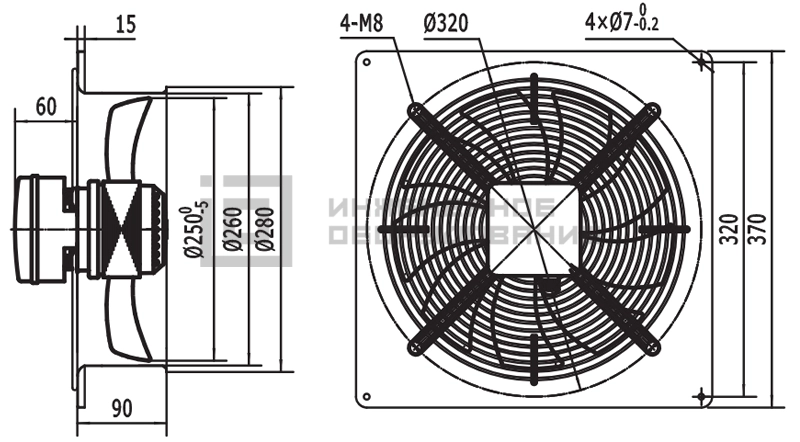

Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии AXW-B
- Надёжность и долговечность, обеспечиваемые оцинкованным корпусом и качественным однофазным двигателем с защитой IP54.
- Удобство монтажа благодаря наличию квадратной монтажной пластины.
- Гибкое регулирование скорости посредством пятиступенчатых трансформаторов TR или однофазных плавных регуляторов SRE, что позволяет подключить несколько вентиляторов к одному регулятору при соблюдении номинального тока.
Схема электрического подключения
