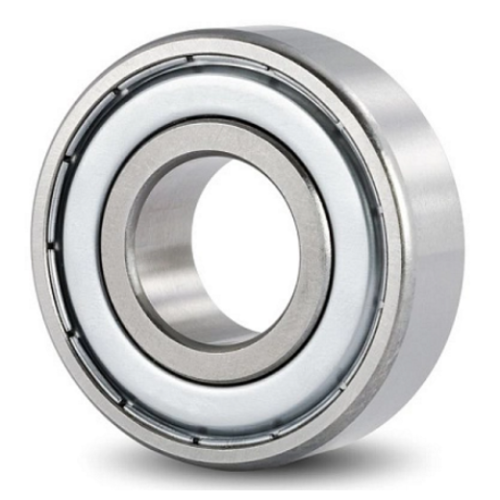

Миниатюрные подшипники 619/5-ZZ ISB
Однорядный радиальный шариковый подшипник 619/5-ZZ ISB с радиальным зазором CN обеспечивает устойчивое вращение при частоте до 50350 об/мин; внутренний диаметр узла — 5 мм. Прецизионная геометрия дорожек качения и полированный контакт тел качения подшипника снижают трение, уменьшают тепловыделение и повышают долговечность. Кольца из высокоуглеродистой хромистой стали с вакуумной дегазацией сочетаются с сепаратором из PEEK, что уменьшает масс-инерционные нагрузки и допускает работу при ± 40 °C без изменения свободного хода. Герметизация ZZ препятствует попаданию абразива и влаги, а смазка класса CLP-10 сохраняет консистенцию при до 120 °C. Такой тип подшипников при компактных габаритах повышает ресурс узла на 30 % и позволяет сократить энергопотери привода до 8 %.
Область применения
- Приводы экструдеров настольных 3D-систем, где однорядный радиальный шариковый подшипник стабилизирует вал форсунки.
- Роторы стоматологических турбин с оборотами свыше 350 000 об/мин.
- Безколлекторные двигатели дронов и микророботов.
- Шпиндельные узлы высокоскоростных ЧПУ-станков.
- Лазерные сканеры и позиционирующие платформы в микроэлектронике.
Характеристики и размеры шарикового подшипника 619/5-ZZ
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 5 | |
| Внешний диаметр D, мм | 13 | |
| Ширина B, мм | 4 | |
| Тип подшипника | радиальный | |
| Рядность | однорядный | |
| Тип отверстия | цилиндрический | |
| Уплотнение | закрытый | |
| Зазор | CN (нормальный) | |
| Рабочая скорость, об/мин | 50350 | |
| Предельная скорость, об/мин | 50350 | |
| Защитные шайбы | ZZ (двусторонняя защитная металлическая шайба) | |
| Диапазон температур, °C | -40...+100 | |
| Динамическая нагрузка C, kН | 0,87 | |
| Статическая нагрузка C0, kH | 0,34 | |
| Вес, кг | 0,0025 |
