Четырёхточечный подшипник QJ232N2Q1 ZWZ
Однорядный радиально-упорный шариковый подшипник QJ232N2Q1 с четырёхточечной схемой контакта воспримет комбинированные нагрузки при радиальном зазоре CN, предельной частоте 1700 об/мин и внутреннем диаметре 160 мм.
Две пары шар–дорожка образуют четыре зоны контакта под углом ≈ 35°, поэтому один такой узел заменяет тандем из двух обычных упорных подшипников, экономя осевое пространство до 50 % и массу до 30 %. В отличие от стандартных однорядных радиально-упорных подшипников четырёхточечная геометрия допускает осевое усилие в обе стороны без потери ресурса и сохраняет низкий момент трения (≈ 0,08 Н·м для размера 60 мм).
Область применения
- Шпиндели ЧПУ станков и высокоскоростные редукторы.
- Опоры энергосборных колец в ветротурбинах.
- Рулевые и поворотные узлы тяжёлой автомобильной техники.
- Реверсивные цилиндровые прессы и прокатные клети.
- Роботизированные оси, где нужен компактный однорядный радиально упорный шариковый подшипник с двусторонним осевым восприятием.

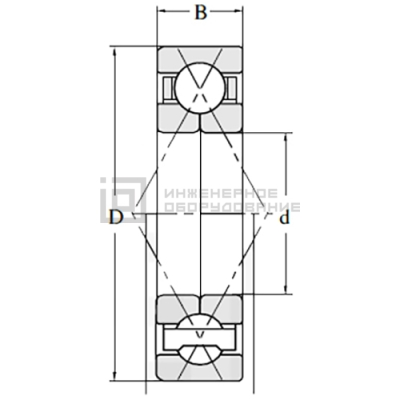

Характеристики и размеры шарикового подшипника QJ232N2Q1
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 160 | |
| Внешний диаметр D, мм | 290 | |
| Ширина B, мм | 48 | |
| Тип подшипника | радиально-упорный | |
| Рядность | однорядный | |
| Тип отверстия | цилиндрический | |
| Зазор | нормальный (CN) | |
| Предельная скорость (жидкое масло), об/мин | 2400 | |
| Предельная скорость (консистентная смазка), об/мин | 1700 | |
| Диапазон температур, °C | -40...+120 | |
| Вес, кг | 14,8 |
