Привод воздушной заслонки GMA121.9E Siemens
Привод GMA121.9E Siemens представляет собой электрический привод для точного управления клапанами в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GMA Siemens
GMA (с возвратной пружиной, 7 Н·м) – для аварийного закрытия/открытия средней по размеру заслонки (~1,5 м²). Часто используется в противодымной вентиляции и экономайзерах.
Конструкция и принцип работы привода GMA121.9E
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

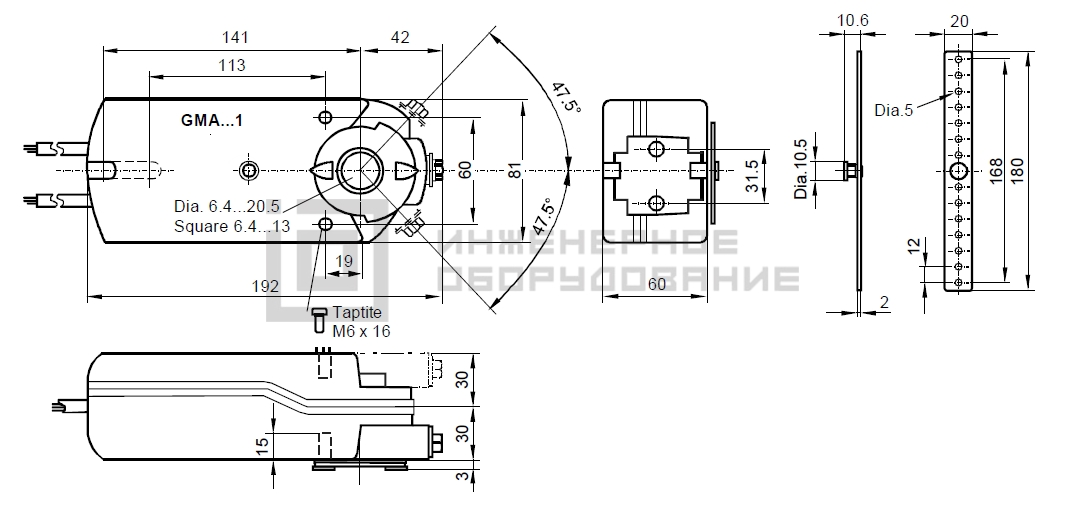

Габаритные размеры привода
Технические характеристики GMA121.9E
| Крутящий момент, Нм | 7 | Угол поворота | 90° | Наличие пружинного возврата | да | Время срабатывания, с | открывание мотором: 90, закрытие пружиной: 15 | Напряжение, В | 24 | Сигнал позиционирования | 2-позиционный | Вспомогательные переключатели | 0 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 112x203x85 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GMA: Сочетание пружинного возврата и достаточного момента (7 Н·м) для HVAC-систем.
