Электропривод Belimo NR230A для шаровых кранов
Электропривод Belimo NR230A представляет собой поворотный механизм, разработанный для управления шаровым краном в разных инженерных системах. Данный поворотный привод гарантирует точное и надёжное регулирование потока рабочей среды, а также совместим со стандартными типоразмерами трубопроводной арматуры. Благодаря компактной конструкции и возможности быстрой установки, электропривод NR230A востребован в промышленной автоматизации, ОВК-системах и при организации диспетчеризации крупных объектов.
Основные характеристики
Напряжение питания, В 230
Крутящий момент, Н·м 10
Площадь заслонки клапана, м2 2
Диапазон угла поворота, ° 90
Область применения привода NR230A
- Управление шаровым краном в системах отопления, вентиляции и кондиционирования.
- Регулирование потока жидкости или газа в производственных линиях.
- Инсталляция в узлах водоснабжения для оперативного перекрытия магистрали.
- Применение в технологических контурах, требующих точного дозирования потока.
- Включение в контур, где клапан (задвижка или заслонка) заменён шаровой конструкцией для улучшенной пропускной способности.
Технические характеристики NR230A
| Электрические параметры | Напряжение | 100…240 В ~ 50/60 Гц | Диапазон номинального напряжения | 85…265 В ~ | Расчетная мощность | 7 ВА | Потребляемая мощность: | во время вращения | 3 Вт | в состоянии покоя | 0,6 Вт | Соединение: | Кабель | питание | 1 м, 3 х 0,75 мм² | Параллельное подключение | Есть | Функциональные данные | Крутящий момент | 10 Нм | Управление: | Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | Угол поворота | 90° | Индикация положения | Механическая | Время поворота | 90 с | Уровень шума | 35 дБ | Безопасность | Класс защиты | II все изолировано | Степень защиты | IP54 | Температура окружающей среды | -30…+50º С | Температура хранения | -40…+80º С | Влажность окружающей среды | 95% отн., не конденсир. | Техническое обслуживание | Не требуется | Масса | Масса | 0,75 кг |
Габаритные размеры
Преимущества приводов Belimo серии NR
- Усиленный крутящий момент электропривода, подходящий для более крупных кранов.
- Надёжная защита от перегрузок, повышающая срок службы привода.
- Поддержка различных режимов управления (от двухпозиционного до плавного).
- Повышенная точность позиционирования шарового крана.

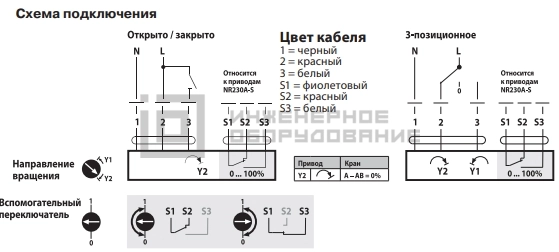

Схема подключения
