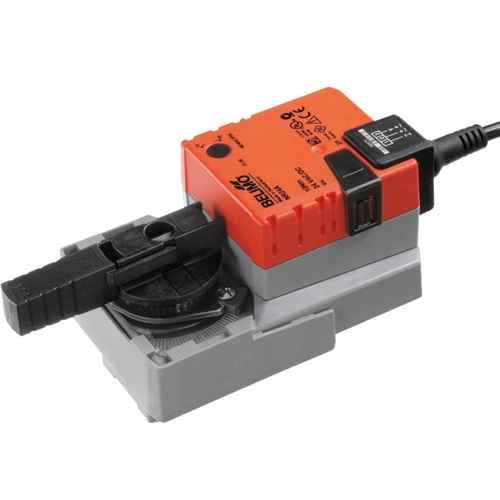

Электропривод Belimo NR24A для шаровых кранов
Электропривод Belimo NR24A представляет собой поворотный механизм, разработанный для управления шаровым краном в разных инженерных системах. Данный поворотный привод гарантирует точное и надёжное регулирование потока рабочей среды, а также совместим со стандартными типоразмерами трубопроводной арматуры. Благодаря компактной конструкции и возможности быстрой установки, электропривод NR24A востребован в промышленной автоматизации, ОВК-системах и при организации диспетчеризации крупных объектов.
Основные характеристики
Напряжение питания, В 24
Крутящий момент, Н·м 10
Площадь заслонки клапана, м2 2
Диапазон угла поворота, ° 90
Область применения привода NR24A
- Управление шаровым краном в системах отопления, вентиляции и кондиционирования.
- Регулирование потока жидкости или газа в производственных линиях.
- Инсталляция в узлах водоснабжения для оперативного перекрытия магистрали.
- Применение в технологических контурах, требующих точного дозирования потока.
- Включение в контур, где клапан (задвижка или заслонка) заменён шаровой конструкцией для улучшенной пропускной способности.
Технические характеристики NR24A
| Электрические параметры | Напряжение | 24 В~, 50/60 Гц 24 В= | Диапазон номинального напряжения | 19,2…28,8 В ~ / 21,6…28,8 В= | Расчетная мощность | 4 ВА | Потребляемая мощность: | во время вращения | 2 Вт | в состоянии покоя | 0,2 Вт | Соединение: | Кабель | питание | 1 м, 3 х 0,75 мм² | Параллельное подключение | Есть | Функциональные данные | Крутящий момент | 10 Нм | Управление: | Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | Угол поворота | 90° | Индикация положения | Механическая | Время поворота | 90 с | Уровень шума | 35 дБ | Безопасность | Класс защиты | III (для низких напряжений) | Степень защиты | IP54 | Температура окружающей среды | -30…+50º С | Температура хранения | -40…+80º С | Влажность окружающей среды | 95% отн., не конденсир. | Техническое обслуживание | Не требуется | Масса | Масса | 0,72 кг |
Габаритные размеры
Преимущества приводов Belimo серии NR
- Усиленный крутящий момент электропривода, подходящий для более крупных кранов.
- Надёжная защита от перегрузок, повышающая срок службы привода.
- Поддержка различных режимов управления (от двухпозиционного до плавного).
- Повышенная точность позиционирования шарового крана.
Схема подключения
