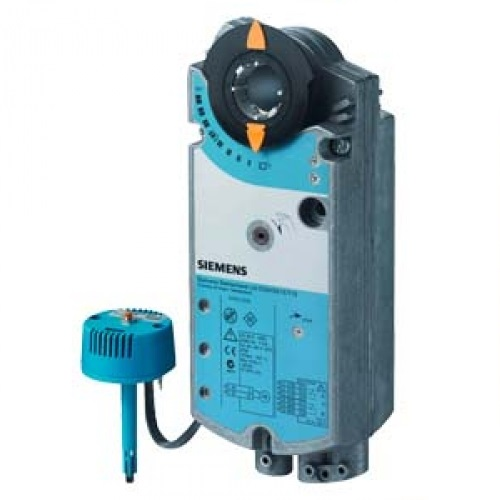

Привод противопожарного клапана GGA126.1E/10 Siemens
Привод GGA126.1E/10 Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GGA Siemens
GGA (с возвратной пружиной) – мощные приводы (~18 Н·м) для противопожарных,дымовых заслонок и огнезадерживающих клапанов. Обеспечивают надёжное возвращение в заданное аварийное положение и имеют соответствующие пожарные сертификаты.
Конструкция и принцип работы привода GGA126.1E/10
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

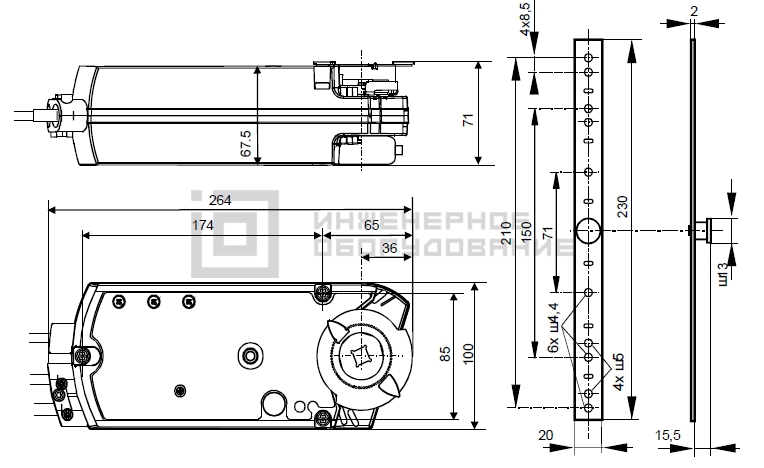

Габаритные размеры привода
Технические характеристики GGA126.1E/10
| Крутящий момент, Нм | 18 | Угол поворота | 90° | Время срабатывания, с | открывание мотором: 90, закрытие пружиной: 15 | Напряжение, В | 24 | Сигнал позиционирования | 2-позиционный | Площадь заслонки, м² | 2,5 | Вспомогательные переключатели | 0 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 71x280x100 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GGA: Пожарная сертификация и мощность до 18 Н·м, гарантированная работа при высоких температурах.
Схема подключения привода
