Поворотный привод воздушной заслонки GSD166.1A Siemens
Привод GSD166.1A Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GSD Siemens
GSD (без возвратной пружины, 2 Н·м) – микроприводы для маленьких воздушных заслонок (порядка 0,3 м²). Отличаются очень низким энергопотреблением и простотой интеграции.
Конструкция и принцип работы привода GSD166.1A
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.
Габаритные размеры привода
Технические характеристики GSD166.1A
| Крутящий момент, Нм | 2 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | 30 | Напряжение, В | 24 | Сигнал позиционирования | DC 0/2...10 В | Площадь заслонки, м² | 0,3 | Вспомогательные переключатели | 2 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 73x122x63 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GSD: Микропривод (2 Н·м) для минимальных заслонок, крайне низкое энергопотребление.

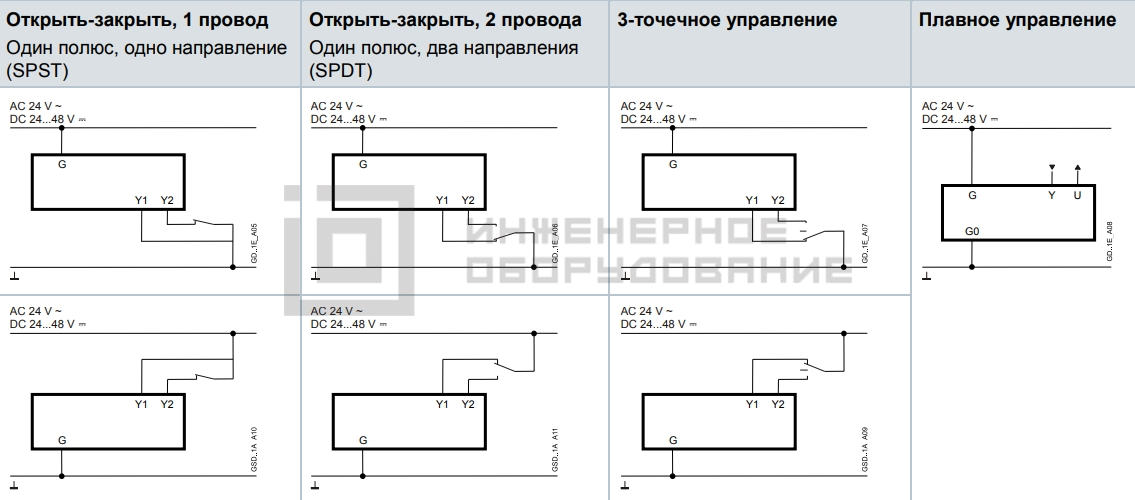

Схема подключения привода
