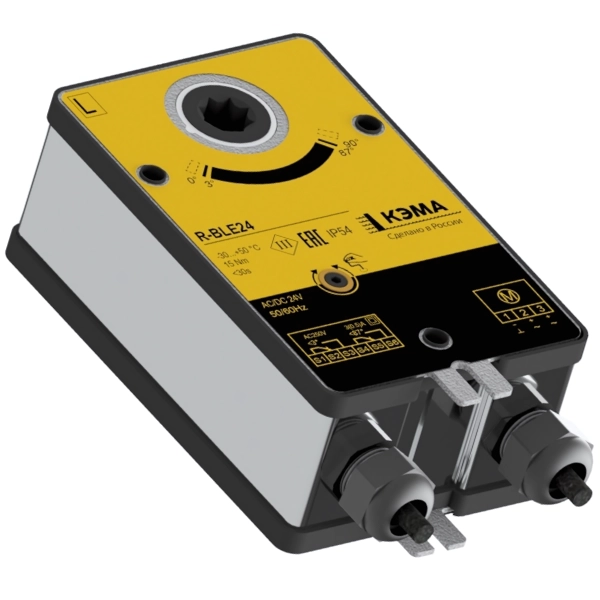

Описание привода дымоудаления R-BLE24 Кэма
Электропривод R-BLE24 КЭМА – это реверсивный привод, разработанный для управления клапанами дымоудаления в системах пожарной безопасности. Данный привод системы дымоудаления работает без пружинного возврата, что упрощает конструкцию и повышает надёжность. Совместим с противопожарными клапанами и огнезадерживающими элементами, обеспечивая своевременное открытие дымовых каналов при возникновении задымления. Кроме того, такой привод дымового клапана отличается компактностью, низким энергопотреблением и плавной работой.
Применение приводов Кэма серии R-BLE
- Привод R-BLE24 КЭМА устанавливается на дымовые клапаны в подземных паркингах, позволяя быстро удалять продукты горения.
- Рекомендован для крупных торговых и промышленных объектов, где электропривод должен открывать несколько клапанов дымоудаления одновременно.
- Используется в противопожарных системах в сочетании с датчиками газа и огнезадерживающими перегородками.
- Подходит для модернизации существующих схем, когда требуется надёжное реверсивное управление заслонкой.
Принцип работы R-BLE24
Электропривод получает управляющий сигнал от панели пожарной автоматики и выполняет полный цикл открытия или закрытия заслонки. В нормальном состоянии модель удерживает клапан дымоудаления в требуемом положении. При активации датчиков задымления модель мгновенно срабатывает, обеспечивая оперативный отвод дыма.
Отличается стабильной работой при перепадах напряжения и не требует дополнительного обслуживания. Благодаря реверсивной схеме, он может возвращать заслонку в исходную позицию после устранения опасности. Таким образом, R-BLE24 способствует своевременной локализации очагов возгорания и совместим с современными системами мониторинга.
Технические характеристики
|
Электрические параметры |
Напряжение питания |
24 В ~ 50/60 Гц; 24 В= |
|
Диапазон номинального напряжения |
19,2…28,8 В~ 21,6 …28,8 В= |
|
| Расчетная мощность | 6 ВА | |
| Потребляемая мощность: | ||
| Во время работы | 5,8 Вт | |
| В состоянии покоя | 0,27 Вт | |
| Соединение: | ||
| Питание | 1 м, 3 х 0,75 мм2 | |
| Вспомогательные переключатели | 1 м, 6 х 0,75 мм2 | |
|
Вспомогательные переключатели для R-BLE24 |
2 однополюсных с двойным переключением 1 мА…3 А, 5 В=, 250 В ~ |
|
| Точки переключения | <5° … > 85° | |
| Точность сигнализации | ± 2° | |
|
Функциональные данные |
Крутящий момент: | |
| Двигатель | 15 Нм | |
| Направление вращения |
Выбирается установкой привода L (лево) / R (право) |
|
| Угол поворота | 95° | |
| Ручное управление | С фиксацией положения | |
| Передающее звено | 12 х 12 мм (Возможно 10 мм с адаптером) | |
| Индикация положения | Механический указатель | |
| Время поворота: | ||
| Двигатель | <30с | |
| Уровень шума | Не более 55 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
|
Температура окружающей среды. Нормальная работа |
от -30 до +50 °С | |
| Температура хранения | от - 40 до +80 °С | |
| Техническое обслуживание | Не требуется | |
|
Вес |
1,6 кг | |
Габаритные размеры привода R-BLE24 Кэма для клапанов дымоудаления
Схема подключения
