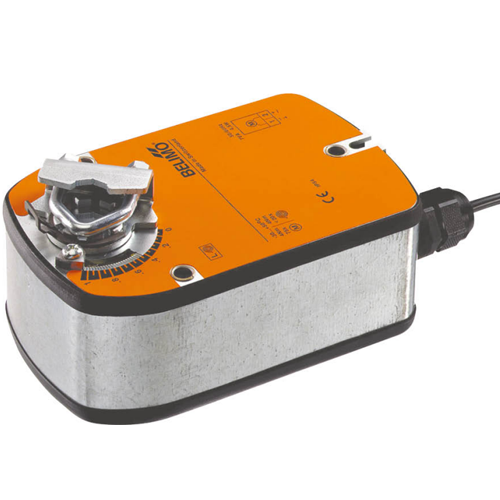

Привод Belimo LF24-SR для воздушных заслонок
Электропривод LF24-SR применяется для управления воздушными заслонками и воздушным клапаном в современных системах вентиляции. Заслонки при этом позволяют точно регулировать поток воздуха в канале. Belimo LF24-SR выпускается в исполнении с возвратной пружиной, что обеспечивает безопасность при аварийном отключении питания. Номинальный угол поворота достигает 95°, позволяя адаптировать привод под конкретные требования проекта.
Основные характеристики
Напряжение питания, В 24
Крутящий момент, Н·м 4
Площадь заслонки клапана, м2 0,8
Область применения LF24-SR
- Установка на заслонки в административных, коммерческих и промышленных зданиях.
- Интеграция в климатические системы для поддержания стабильного микроклимата.
- Применение в приточно-вытяжных комплексах для точной настройки воздушного потока.
- Управление воздушными клапанами в лабораториях и медицинских учреждениях.
Технические характеристики привода LF24-SR
| Электрические параметры | Напряжение питания | 24 В~, 50/60 Гц |
| Диапазон номинального напряжения | 19,2…28,8 В~ 21,6…28,8 В= | |
| Потребляемая мощность: | ||
| во время вращения | 2,5 Вт | |
| в состоянии покоя | 1 Вт | |
| Соединение: | ||
| питание/управление | Кабель 1 м, 4 × 0,75 мм2 | |
| Рабочий диапазон | 2 ... 10 В | |
| Обратная связь U (измеряемое напряжение) | 2 ... 10 В=, макс. 1 мА | |
| Вспомогательные переключатели: | 1 однопол., 1 мА… 3 (0,5) А, 250 В~ (0 ... 100%, настраивается) | |
| Функциональные данные | Крутящий момент: | Мин. 20 Нм |
| направление вращения | ||
| двигатель | Реверсивное за счет переключателя 0 / 1 | |
| пружина | Выбирается установкой L/R±5% | |
| направление вращения | Реверсивное за счет переключателя 0 / 1 | |
| угол поворота | 95° (ограничение 37 ...100% при помощи настраиваемых механических упоров с шагом 2,5%) | |
| Время поворота: | ||
| двигатель | 150 с / 90° | |
| пружина | <20 с при –20°…+50°С / <60 с при –30 °С | |
| Уровень шума | 30 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 1600 г |

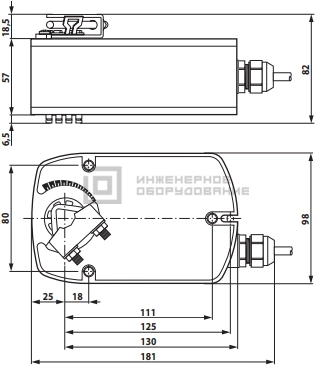

Габаритные размеры привода
Преимущества приводов серии LF
- Предназначены для небольших заслонок (до ~0,8 м²) благодаря крутящему моменту 4…5 Н·м.
- Встроенная пружина (модели с возвратной функцией) обеспечивает автоматический возврат заслонки в исходное
- положение при отключении питания.
- Возможность точной настройки угла поворота (до 95°) и установка механических упоров.
- Компактные габариты упрощают монтаж в стеснённых условиях.
- Индикатор положения заслонки для удобного визуального контроля.
Схема подключения электропривода
