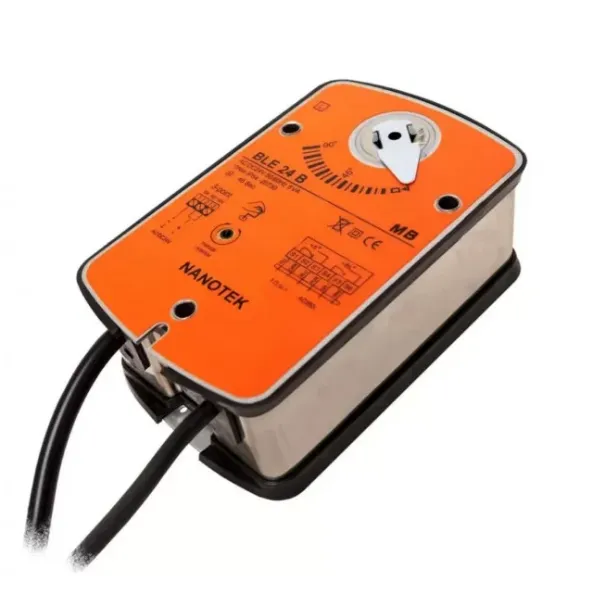

Привод дымового клапана Nanotek BLE 24В
Электропривод Nanotek BLE 24В представляет собой реверсивный привод, специально предназначенный для управления клапанами дымоудаления и огнезадерживающими клапанами в инженерных системах зданий. Данные приводы дымоудаления эффективно управляют положением заслонки, регулируя воздушные потоки в условиях возникновения пожара и в обычном режиме вентиляции. Электропривод Нанотек подходит для установки в системах общеобменной вентиляции, кондиционирования и технологической вентиляции промышленных объектов.
Технические характеристики
| Номинальное напряжение, В | 24 |
| Максимальный крутящий момент, Нм | 15 |
| Частота, Гц | 50/60 |
| Расчетная мощность, ВА | 10 |
| Потребляемая мощность (работа/удержание), Вт | 7,2/2,5 |
| Соединение, кабель, м | 1 |
| Вспомогательные переключатели | 3(1.5) A, AC 230 В |
| Крутящий момент (двигатель/пружина), мин., Нм | 15 |
| Управляющий сигнал | 2-х и 3-х позиционный |
| Угол поворота | 90 (95 механически) |
| Время поворота (двигатель/пружина) | 70/20 сек |
| Размер вала для подсоединения, мм | 12*12 |
| Уровень шума до, (дБ) | 45 |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP54 |
| Рабочая температура, ℃ | от -30 до +50 |
| Температура хранения, ℃ | от -30 до +60 |
| Влажность | 95%, без конденсации |
| Срок службы | 60000 циклов |
| Вес, кг | 1,8 |
| Соответствие стандартам | ГОСТ 16264.1-85 |

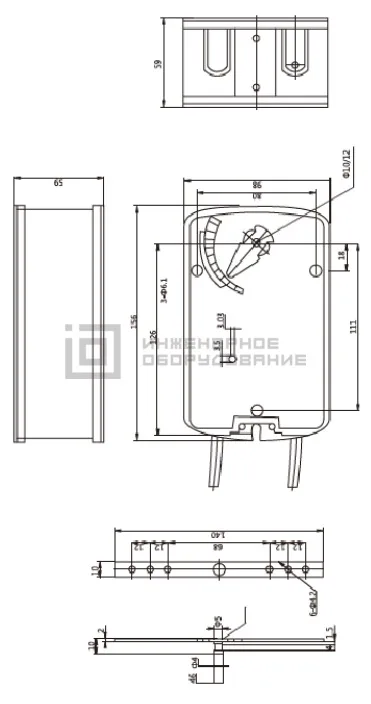

Габаритные размеры привода Nanotek BLE 24В
Особенности и преимущества серии BLE
- Надёжная конструкция корпуса и механизмов из высококачественных материалов.
- Универсальное посадочное гнездо 12х12 мм обеспечивает простоту монтажа на любые типы заслонок.
- Встроенные вспомогательные переключатели для чёткой сигнализации положения заслонки.
- Возможность изменения направления вращения без возвратной пружины.
- Винтовые клеммные соединения для быстрого и простого подключения.
- Полная взаимозаменяемость с аналогичными приводами других производителей.
Схема подключения привода Nanotek BLE 24В
