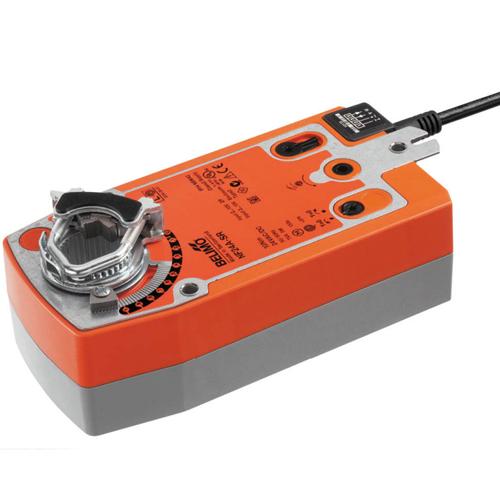

Привод Belimo NF24A-SR для воздушных заслонок
Электропривод NF24A-SR применяется для управления воздушными заслонками и воздушным клапаном в современных системах вентиляции. Заслонки при этом позволяют точно регулировать поток воздуха в канале. Belimo NF24A-SR выпускается в исполнении с возвратной пружиной, что обеспечивает безопасность при аварийном отключении питания. Номинальный угол поворота достигает 95°, позволяя адаптировать привод под конкретные требования проекта.
Основные характеристики
Напряжение питания, В 24
Крутящий момент, Н·м 10
Площадь заслонки клапана, м2 2
Область применения NF24A-SR
- Установка на заслонки в административных, коммерческих и промышленных зданиях.
- Интеграция в климатические системы для поддержания стабильного микроклимата.
- Применение в приточно-вытяжных комплексах для точной настройки воздушного потока.
- Управление воздушными клапанами в лабораториях и медицинских учреждениях.
Технические характеристики привода NF24A-SR
| Электрические параметры | Напряжение питания | 24 В~, 50/60 Гц |
| Диапазон номинального напряжения | 19,2…28,8 В ~ / 21,6 …28,8 В= | |
| Потребляемая мощность: | ||
| во время вращения | 3,5 Вт | |
| в состоянии покоя | 2,5 Вт | |
| Соединение: | ||
| питание/управление | Кабель 1 м, 4 × 0,75 мм2 | |
| Вспомогательные переключатели: | 2 однополюсных с двойным переключением 1 мА… 3 (0.5)А 250 В~ (1 фиксированный / 1 настраиваемый 10…90%) | |
| Функциональные данные | Крутящий момент: | |
| двигатель | Мин. 10 Нм | |
| пружина | Мин. 10 Нм | |
| направление вращения | ||
| двигатель | Меняется переключателем L/R | |
| пружина | Выбирается установкой L/R | |
| Управляющий сигнал | 0…10 В=, типовое входное сопротивление 100 кОм | |
| Y рабочий диапазон | 2…10 В= | |
| Точность позиционирования | ±5% | |
| Сигнал обратной связи (измеряемое напряжение U) | 2…10 В=, макс 0,5 А | |
| Ручное управление | С помощью ручного ключа с блокировкой | |
| угол поворота | Макс. 95°, (может быть ограничен с любой стороны c помощью встроенного механического упора) | |
| индикация положения | Механическая | |
| Время поворота: | ||
| двигатель | 150 с / 90° | |
| пружина | <20 с при –20…+50°С /<60 с при –30 °С | |
| Уровень шума | ||
| Двигатель | 40 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 2100 г |

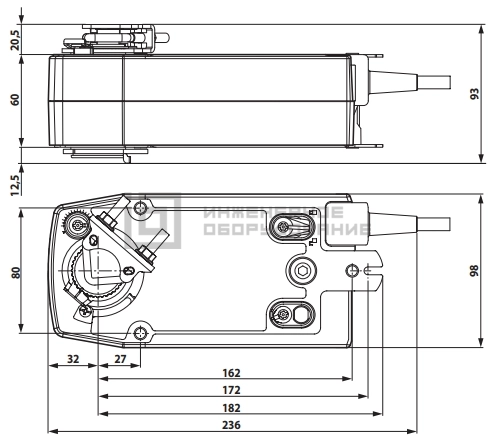

Габаритные размеры привода
Преимущества приводов серии NF
- Крутящий момент (обычно 10 Н·м) для средних и более крупных воздушных клапанов.
- Выпускаются модели с двухпозиционным, трёхпозиционным и плавным управлением (ASR/A-SR).
- Надёжная система пружинного возврата (в вариантах с Fail-Safe), позволяющая быстро закрыть заслонку при обесточивании.
- Возможны исполнения с одним или двумя встроенными переключателями (-S, -S2), обеспечивающими точную сигнализацию положения.
- Устойчивость к перегрузкам при работе в сложных условиях вентиляционных систем.
Схема подключения электропривода
