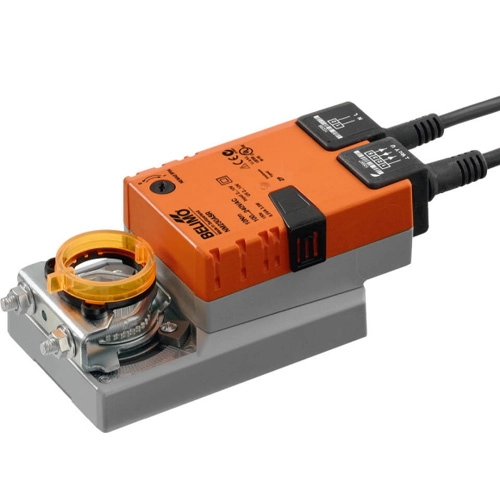

Привод Belimo NM230ASR для воздушных заслонок
Электропривод NM230ASR применяется для управления воздушными заслонками и воздушным клапаном в современных системах вентиляции. Заслонки при этом позволяют точно регулировать поток воздуха в канале. Belimo NM230ASR выпускается в исполнении без возвратной пружины, что обеспечивает безопасность при аварийном отключении питания. Номинальный угол поворота достигает 95°, позволяя адаптировать привод под конкретные требования проекта.
Основные характеристики
Напряжение питания, В 230
Крутящий момент, Н·м 10
Площадь заслонки клапана, м2 2
Область применения NM230ASR
- Установка на заслонки в административных, коммерческих и промышленных зданиях.
- Интеграция в климатические системы для поддержания стабильного микроклимата.
- Применение в приточно-вытяжных комплексах для точной настройки воздушного потока.
- Управление воздушными клапанами в лабораториях и медицинских учреждениях.
Технические характеристики привода NM230ASR
| Электрические параметры | Напряжение | 230 В ~ |
| Диапазон номинального напряжения | 85…265 В ~ | |
| Расчетная мощность | 6,5 ВА | |
| Потребляемая мощность: | ||
| во время вращения | 3,5 Вт | |
| в состоянии покоя | 1 Вт | |
| Соединение: | Кабель | |
| питание | 1 м, 2 х 0,75 мм² | |
| управление | 1 м, 4 х 0,75 мм² | |
| вспомогательные переключатели | Нет | |
| Функциональные данные | Крутящий момент | 10 Нм |
| Управление: | ||
| управляющий сигнал Y | 2…10 В=, типовое входное сопротивление 100 кОм | |
| рабочий диапазон | 2…10 В= | |
| Ровность хода | ± 5 % | |
| Направление вращения при Y=0В | 0: против ч.с. 1: по ч.с. | |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | |
| Угол поворота | 95° | |
| Индикация положения | Механический указатель, съемный | |
| Время поворота | 150 с | |
| Уровень шума | 35 дБ | |
| Безопасность | Класс защиты | II все изолировано |
| Степень защиты | IP54 | |
| Температура окружающей среды | -30…+50º С | |
| Температура хранения | -40…+80º С | |
| Влажность окружающей среды | 95% отн., не конденсир. | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 0,83 кг |

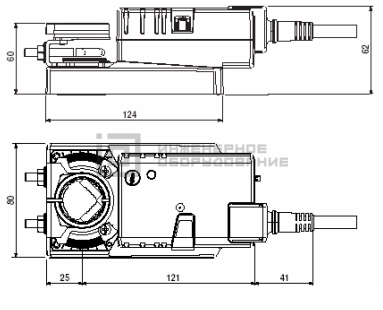

Габаритные размеры привода
Преимущества приводов серии NM
- Крутящий момент до 10 Н·м, подходящий для более крупных воздушных клапанов.
- Ассортимент моделей с двухпозиционным, трёхпозиционным и плавным управлением (ASR/A-SR).
- Опция встроенных переключателей для дополнительного контроля положения заслонки.
- Устойчивость к перегрузкам при работе в сложных условиях вентиляционных систем.
- Широкие возможности применения как в коммерческих, так и в промышленных объектах.
Схема подключения электропривода
