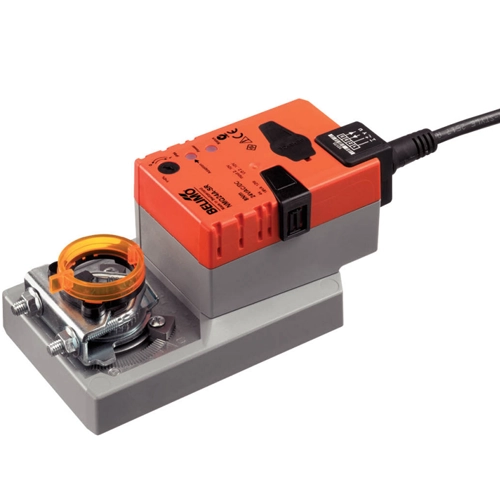

Привод Belimo NMQ24A-SR для воздушных заслонок
Электропривод NMQ24A-SR применяется для управления воздушными заслонками и воздушным клапаном в современных системах вентиляции. Заслонки при этом позволяют точно регулировать поток воздуха в канале. Belimo NMQ24A-SR выпускается в исполнении без возвратной пружины, что обеспечивает безопасность при аварийном отключении питания. Номинальный угол поворота достигает 95°, позволяя адаптировать привод под конкретные требования проекта.
Основные характеристики
Напряжение питания, В 24
Крутящий момент, Н·м 8
Площадь заслонки клапана, м2 1,5
Область применения NMQ24A-SR
- Установка на заслонки в административных, коммерческих и промышленных зданиях.
- Интеграция в климатические системы для поддержания стабильного микроклимата.
- Применение в приточно-вытяжных комплексах для точной настройки воздушного потока.
- Управление воздушными клапанами в лабораториях и медицинских учреждениях.
Технические характеристики привода NMQ24A-SR
| Электрические параметры | Напряжение | 24 В~, 50/60 Гц 24 В= | Диапазон номинального напряжения | 19,2...28,8 В~/= | Расчетная мощность | 23 ВА | Потребляемая мощность: | во время вращения | 13 Вт | в состоянии покоя | 2 Вт | Соединение: | Кабель | питание | 1 м, 4 х 0,75 мм² | Функциональные данные | Крутящий момент | 8 Нм | Управление: | управляющий сигнал Y | 2…10 В=, типовое входное сопротивление 100 кОм | рабочий диапазон | 2…10 В= | обратная связь | 2…10 В=, макс. 1 мА | Ровность хода | ± 5 % | Направление вращения | Реверсивное за счет переключателя 0/1 | Направление вращения при Y=0В | 0: против ч.с. 1: по ч.с. | Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | Угол поворота | 95° | Индикация положения | Механический указатель, съемный | Время поворота | 4 с | Уровень шума | 52 дБ | Безопасность | Класс защиты | III (для низких напряжений) | Степень защиты | IP54 | Температура окружающей среды | -30…+50º С | Температура хранения | -40…+80º С | Влажность окружающей среды | 95% отн., не конденсир. | Техническое обслуживание | Не требуется | Масса | Масса | 1 кг |

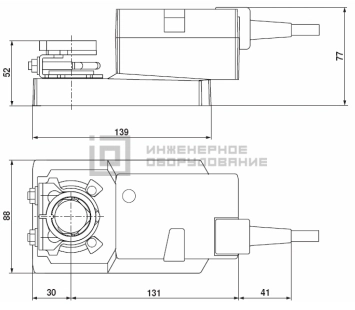

Габаритные размеры привода
Преимущества приводов серии NM
- Крутящий момент до 10 Н·м, подходящий для более крупных воздушных клапанов.
- Ассортимент моделей с двухпозиционным, трёхпозиционным и плавным управлением (ASR/A-SR).
- Опция встроенных переключателей для дополнительного контроля положения заслонки.
- Устойчивость к перегрузкам при работе в сложных условиях вентиляционных систем.
- Широкие возможности применения как в коммерческих, так и в промышленных объектах.
Схема подключения электропривода
