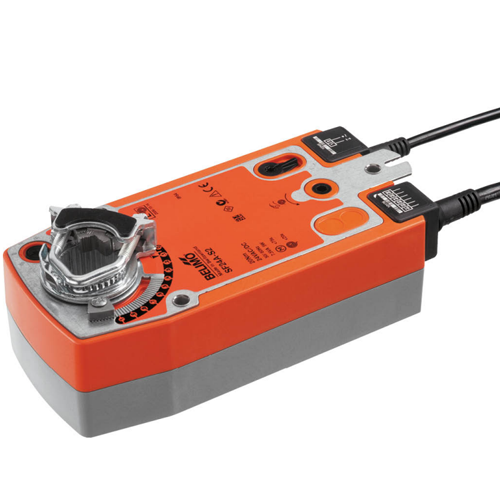

Привод Belimo SF24A-S2 для воздушных заслонок
Электропривод SF24A-S2 применяется для управления воздушными заслонками и воздушным клапаном в современных системах вентиляции. Заслонки при этом позволяют точно регулировать поток воздуха в канале. Belimo SF24A-S2 выпускается в исполнении с возвратной пружиной, что обеспечивает безопасность при аварийном отключении питания. Номинальный угол поворота достигает 95°, позволяя адаптировать привод под конкретные требования проекта.
Основные характеристики
Напряжение питания, В 24
Крутящий момент, Н·м 20
Площадь заслонки клапана, м2 4
Область применения SF24A-S2
- Установка на заслонки в административных, коммерческих и промышленных зданиях.
- Интеграция в климатические системы для поддержания стабильного микроклимата.
- Применение в приточно-вытяжных комплексах для точной настройки воздушного потока.
- Управление воздушными клапанами в лабораториях и медицинских учреждениях.
Технические характеристики привода SF24A-S2
| Электрические параметры | Напряжение питания | 24 В~, 50/60 Гц |
| Диапазон номинального напряжения | 21,6 …28,8 В= | |
| Потребляемая мощность: | ||
| во время вращения | 5 Вт | |
| в состоянии покоя | 3,5 Вт | |
| Соединение: | ||
| питание/управление | 1 м, 2 × 0,75 мм2 | |
| вспом. переключатели | 1 м, 6 × 0,75 мм2 | |
| Вспомогательные переключатели: | 2 однополюсных с двойным переключением 1 мА… 3 (0.5)А 250 В~ (1 фиксированный / 1 настраиваемый 11…90%) | |
| Функциональные данные | Крутящий момент: | |
| двигатель | Мин. 20 Нм | |
| пружина | Мин. 20 Нм | |
| направление вращения | Выбирается установкой L/R | |
| Ручное управление | С помощью ручного ключа с блокировкой | |
| угол поворота | Макс. 95°, (может быть ограничен с любой стороны c помощью встроенного механического упора) | |
| индикация положения | Механическая | |
| Время поворота: | ||
| двигатель | 75 с / 90° | |
| пружина | <20 с при –20°…+50°С / <60 с при –30 °С | |
| Уровень шума | ||
| Двигатель | ≤ 45 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 2400 г |
Габаритные размеры привода
Преимущества приводов серии SF
- Повышенный крутящий момент (до 20 Н·м) для крупных заслонок и воздушных клапанов.
- Точная регулировка угла поворота благодаря высокотехнологичному электроприводу.
- Стабильная работа в системах с жёсткими требованиями к надёжности и точности.
- Модели без возвратной пружины и с возвратной пружиной (Fail-Safe) для аварийного закрытия клапана.
- Универсальное применение в современных системах вентиляции и кондиционирования.
Схема подключения электропривода
