Привод Belimo SF24A-SR-S2 для воздушных заслонок
Электропривод SF24A-SR-S2 применяется для управления воздушными заслонками и воздушным клапаном в современных системах вентиляции. Заслонки при этом позволяют точно регулировать поток воздуха в канале. Belimo SF24A-SR-S2 выпускается в исполнении с возвратной пружиной, что обеспечивает безопасность при аварийном отключении питания. Номинальный угол поворота достигает 95°, позволяя адаптировать привод под конкретные требования проекта.
Основные характеристики
Напряжение питания, В 24
Крутящий момент, Н·м 20
Площадь заслонки клапана, м2 4
Область применения SF24A-SR-S2
- Установка на заслонки в административных, коммерческих и промышленных зданиях.
- Интеграция в климатические системы для поддержания стабильного микроклимата.
- Применение в приточно-вытяжных комплексах для точной настройки воздушного потока.
- Управление воздушными клапанами в лабораториях и медицинских учреждениях.
Технические характеристики привода SF24A-SR-S2
| Электрические параметры | Напряжение | 24 В~, 50/60 Гц 24 В= |
| Диапазон номинального напряжения | AC 19,2...28,8 V / DC 21,6...28,8 V | |
| Расчетная мощность | 7 ВА | |
| Потребляемая мощность: | ||
| во время вращения | 5 Вт | |
| в состоянии покоя | 3 Вт | |
| Соединение: | Кабель | |
| питание | 1 м, 3 х 0,75 мм² | |
| вспомогательные переключатели | 1 м , 6 х 0.75 мм² | |
| Функциональные данные | Крутящий момент | 20 Нм |
| Управление: | ||
| управляющий сигнал Y | 2…10 В=, типовое входное сопротивление 100 кОм | |
| рабочий диапазон | 2…10 В= | |
| Ручное управление | Редуктор выводится из зацепления при помощи рукоятки и фиксирующего переключателя | |
| Угол поворота | 95° | |
| Индикация положения | Механическая | |
| Время поворота | 150 с | |
| Уровень шума | 40 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты | IP54 | |
| Температура окружающей среды | -30…+50º С | |
| Температура хранения | -40…+80º С | |
| Влажность окружающей среды | 95% отн., не конденсир. | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 2,3 кг |

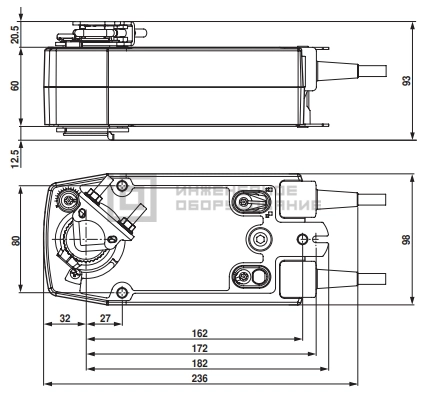

Габаритные размеры привода
Преимущества приводов серии SF
- Повышенный крутящий момент (до 20 Н·м) для крупных заслонок и воздушных клапанов.
- Точная регулировка угла поворота благодаря высокотехнологичному электроприводу.
- Стабильная работа в системах с жёсткими требованиями к надёжности и точности.
- Модели без возвратной пружины и с возвратной пружиной (Fail-Safe) для аварийного закрытия клапана.
- Универсальное применение в современных системах вентиляции и кондиционирования.
Схема подключения электропривода
