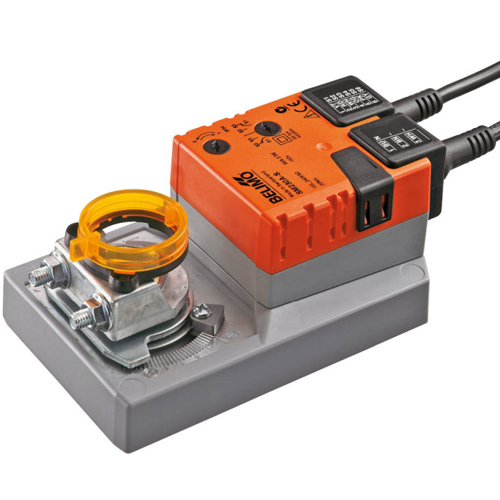

Привод Belimo SM230A-S для воздушных заслонок
Электропривод SM230A-S применяется для управления воздушными заслонками и воздушным клапаном в современных системах вентиляции. Заслонки при этом позволяют точно регулировать поток воздуха в канале. Belimo SM230A-S выпускается в исполнении без возвратной пружины, что обеспечивает безопасность при аварийном отключении питания. Номинальный угол поворота достигает 95°, позволяя адаптировать привод под конкретные требования проекта.
Основные характеристики
Напряжение питания, В 230
Крутящий момент, Н·м 10
Площадь заслонки клапана, м2 2
Область применения SM230A-S
- Установка на заслонки в административных, коммерческих и промышленных зданиях.
- Интеграция в климатические системы для поддержания стабильного микроклимата.
- Применение в приточно-вытяжных комплексах для точной настройки воздушного потока.
- Управление воздушными клапанами в лабораториях и медицинских учреждениях.
Технические характеристики привода SM230A-S
| Электрические параметры | Напряжение питания | 230 В~, 50/60 Гц |
| Диапазон номинального напряжения | 85 ... 264 В~ | |
| Потребляемая мощность: | ||
| во время вращения | 2,5 Вт | |
| в состоянии покоя | 0,6 Вт | |
| Соединение: | ||
| питание/управление | Кабель 1 м, 3 × 0,75 мм2 | |
| вспомогательные переключатели | Кабель 1 м, 3 × 0,75 мм2 | |
| Вспомогательные переключатели: | 1 однопол., 1 мА… 3 (0,5) А, 250 В~ (0 ... 100%, настраивается) | |
| Функциональные данные | Крутящий момент: | Мин. 20 Нм |
| направление вращения | Выбирается переключателем 0 (против час. стрелки) / 1 (по часам. стрелке) | |
| угол поворота | 95°, ограничение с двух сторон при помощи настраиваемых механических упоров | |
| ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | |
| индикация положения | Механический указатель, съемный | |
| Время поворота | 150 с / 90° | |
| Уровень шума | 35 дБ | |
| Безопасность | Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP54 | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 1200 г |

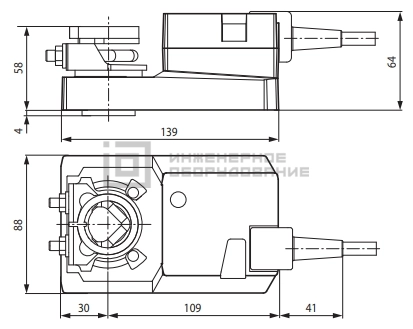

Габаритные размеры привода
Преимущества приводов серии SM
- Повышенный крутящий момент (до 20 Н·м) для крупных заслонок и воздушных клапанов.
- Точная регулировка угла поворота благодаря высокотехнологичному электроприводу.
- Стабильная работа в системах с жёсткими требованиями к надёжности и точности.
- Доступны исполнения без возвратной пружины и с возвратной пружиной для аварийного закрытия клапана.
- Универсальное применение в современных системах вентиляции и кондиционирования.

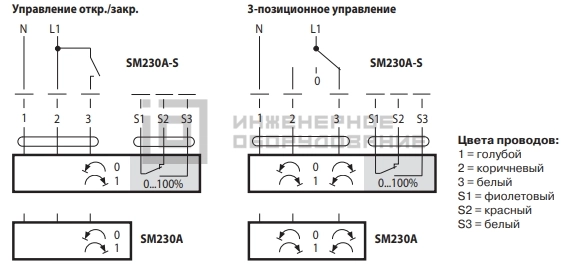

Схема подключения электропривода
