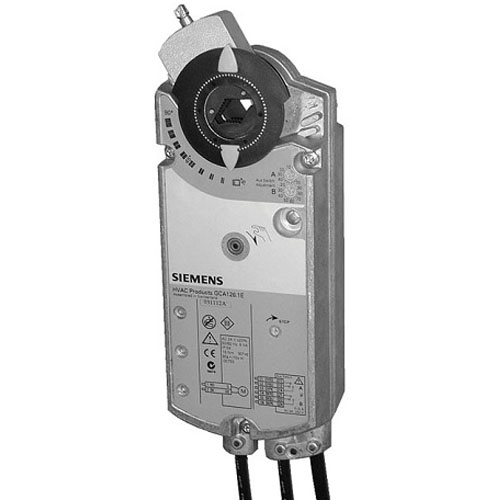

Поворотный привод воздушной заслонки GBB131.1E Siemens
Привод GBB131.1E Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GBB Siemens
Линейка GBB (без возвратной пружины) обеспечивает крутящий момент до 25 Н·м и применяется в больших по площади воздушных заслонках (примерно до 4–5 м²). Отличается повышенной надежностью и рассчитана на долговечную работу в системах вентиляции и кондиционирования.
Конструкция и принцип работы привода GBB131.1E
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.
Габаритные размеры привода
Технические характеристики GBB131.1E
| Крутящий момент, Нм | 25 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | 150 | Напряжение, В | 230 | Сигнал позиционирования | 3-позиционный | Площадь заслонки, м² | 4 | Вспомогательные переключатели | 0 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 100x300x67,5 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GBB: Высокий момент (25 Н·м) при относительно компактных размерах, энергоэффективность.
Схема подключения привода
