Поворотный привод воздушной заслонки GCA126.1E Siemens
Привод GCA126.1E Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GCA Siemens
Приводы GCA Siemens (с возвратной пружиной) имеют момент до 16 Н·м и быстро возвращают воздушную заслонку в исходное положение при потере питания. Используются при необходимости аварийного закрытия или открытия воздушного тракта в системах HVAC.

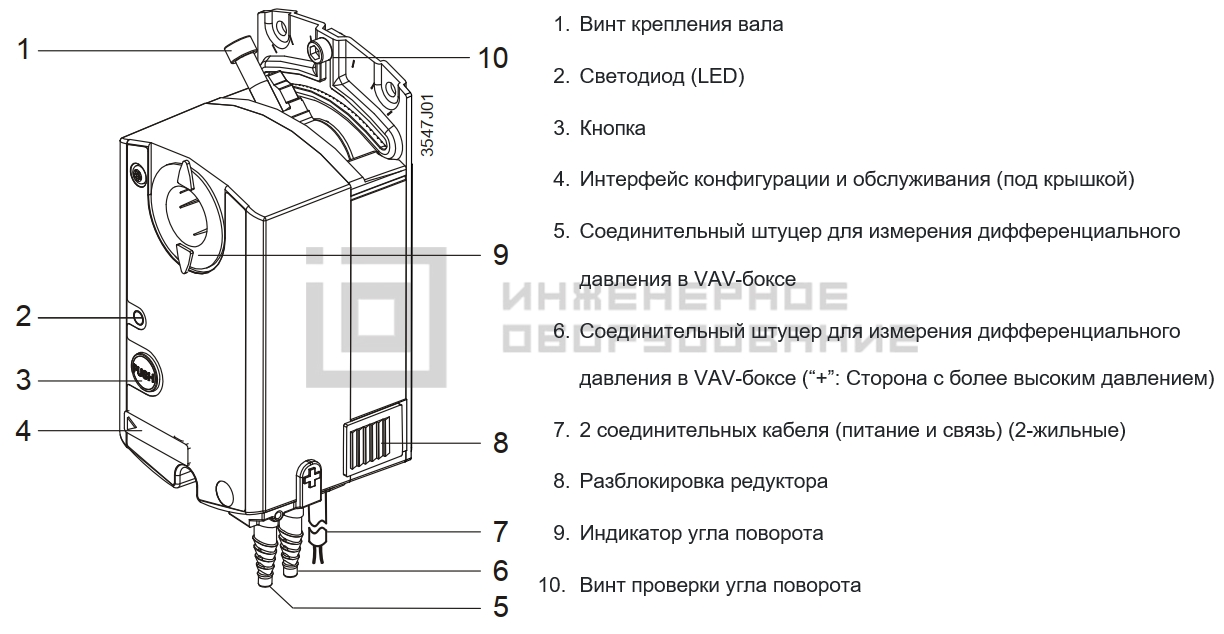

Конструкция и принцип работы привода GCA126.1E
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.
Габаритные размеры привода
Технические характеристики GCA126.1E
| Крутящий момент, Нм | 18 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | открывание мотором: 90, закрытие пружиной: 15 | Напряжение, В | 230 | Площадь заслонки, м² | 3 | Вспомогательные переключатели | 2 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 100x300x67,5 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GCA: Быстрое возвращение при обесточивании (с возвратной пружиной), оптимально для критичных заслонок.
Схема подключения привода
