Поворотный привод воздушной заслонки GEB161.1E/MO Siemens
Привод GEB161.1E/MO Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GEB Siemens
GEB (без возвратной пружины) – момент до 15 Н·м, универсальное решение для управления крупными воздушными заслонками ~3 м². Предоставляет точное и энергоэффективное управление подачей воздуха в системах ОВиК.
Конструкция и принцип работы привода GEB161.1E/MO
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

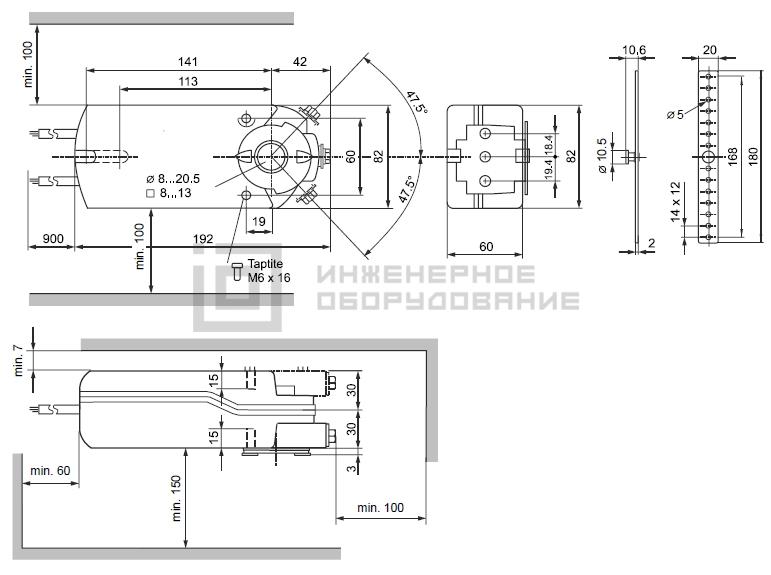

Габаритные размеры привода
Технические характеристики GEB161.1E/MO
| Крутящий момент, Нм | 15 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | 150 | Напряжение, В | 24 | Сигнал позиционирования | Modbus RTU | Площадь заслонки, м² | 3 | Вспомогательные переключатели | 0 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 81x192x63 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GEB: Больший момент (15 Н·м) для средних/крупных заслонок в системах вентиляции.
Схема подключения привода
