Поворотный привод воздушной заслонки GIB166.1E Siemens
Привод GIB166.1E Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GIB Siemens
GIB (без возвратной пружины) – наиболее мощные из серии OpenAir (35 Н·м). Предназначены для особо крупных воздухозаслонок (до ~6 м²) в промышленных системах вентиляции.
Конструкция и принцип работы привода GIB166.1E
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

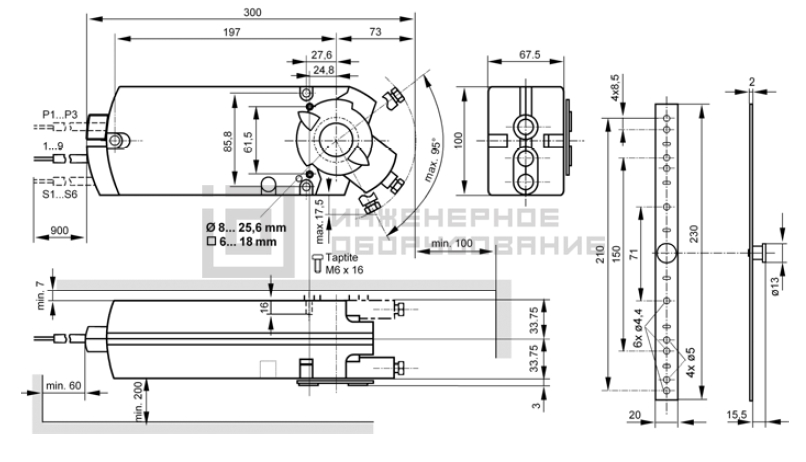

Габаритные размеры привода
Технические характеристики GIB166.1E
| Крутящий момент, Нм | 35 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | 150 | Напряжение, В | 24 | Сигнал позиционирования | DC 0...10 В | Площадь заслонки, м² | 6 | Вспомогательные переключатели | 2 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 71x313x100 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GIB: Максимальный момент (35 Н·м) среди безпружинных моделей OpenAir.
