Поворотный привод воздушной заслонки GLA141.1E Siemens
Привод GLA141.1E Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GLA Siemens
GLA (без возвратной пружины или специальное исполнение) – вариант с укороченным временем поворота, рассчитанный на ~8 Н·м. Применяется там, где нужен более быстрый отклик при средних нагрузках.
Конструкция и принцип работы привода GLA141.1E
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

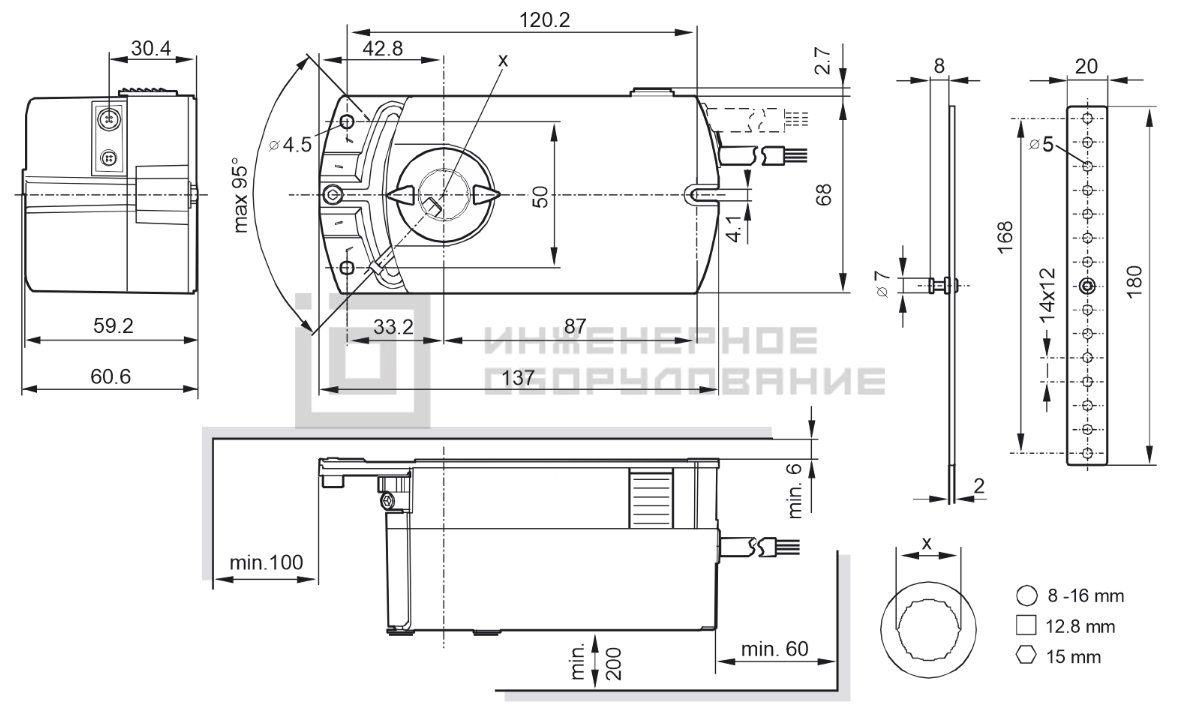

Габаритные размеры привода
Технические характеристики GLA141.1E
| Крутящий момент, Нм | 10 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | 90 | Напряжение, В | 24 | Сигнал позиционирования | 2-/3-позиционный | Площадь заслонки, м² | 1,5 | Вспомогательные переключатели | 0 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 71x137x60,6 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GLA: Повышенная скорость при мощности ~8 Н·м, оптимальна для приточно-вытяжных установок.
Схема подключения привода
