Поворотный привод воздушной заслонки GLB164.1E Siemens
Привод GLB164.1E Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GLB Siemens
GLB (без возвратной пружины, 10 Н·м) – один из самых популярных приводов Siemens для стандартных воздушных заслонок до ~2 м². Отличается низким энергопотреблением и большим ресурсом.
Конструкция и принцип работы привода GLB164.1E
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

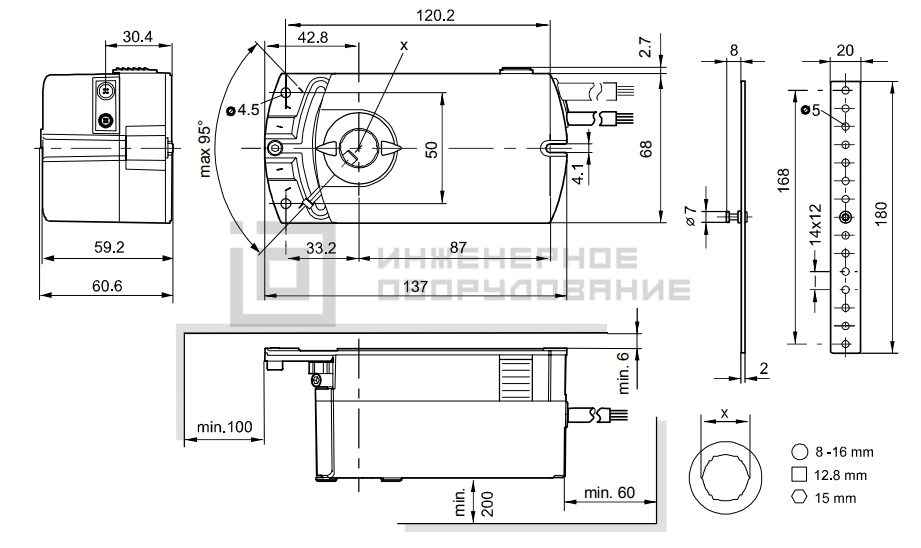

Габаритные размеры привода
Технические характеристики GLB164.1E
| Крутящий момент, Нм | 10 | Угол поворота | 90° | Наличие пружинного возврата | нет | Время срабатывания, с | 150 | Напряжение, В | 24 | Сигнал позиционирования | DC 0...35 В, настраиваемый | Площадь заслонки, м² | 1,5 | Вспомогательные переключатели | 2 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 68x137x59,5 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GLB: Универсальность (10 Н·м), самый популярный привод для средних воздухозаслонок.

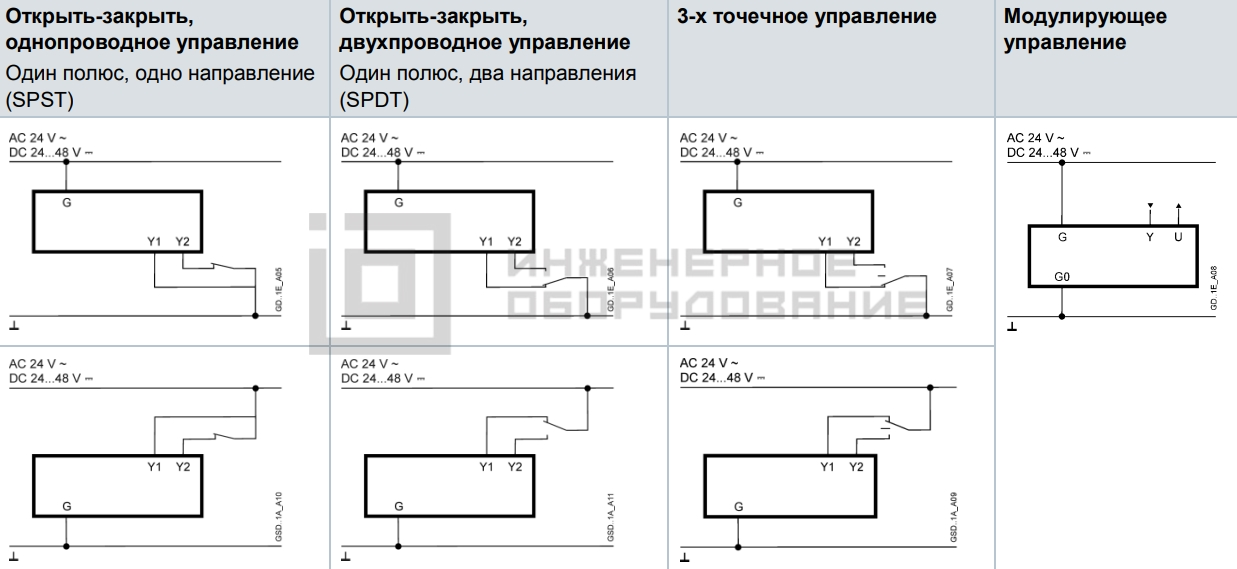

Схема подключения привода
