Поворотный привод воздушной заслонки GPC321.1A Siemens
Привод GPC321.1A Siemens представляет собой электрический привод для точного управления заслонками в системах вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия GPC Siemens
GPC (с возвратной пружиной, ~4 Н·м) – компактные пружинные приводы для небольших воздушных заслонок, часто применяются в экономайзерах или компактных вентиляционных установках, где требуется безопасное положение при отключении питания.
Конструкция и принцип работы привода GPC321.1A
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

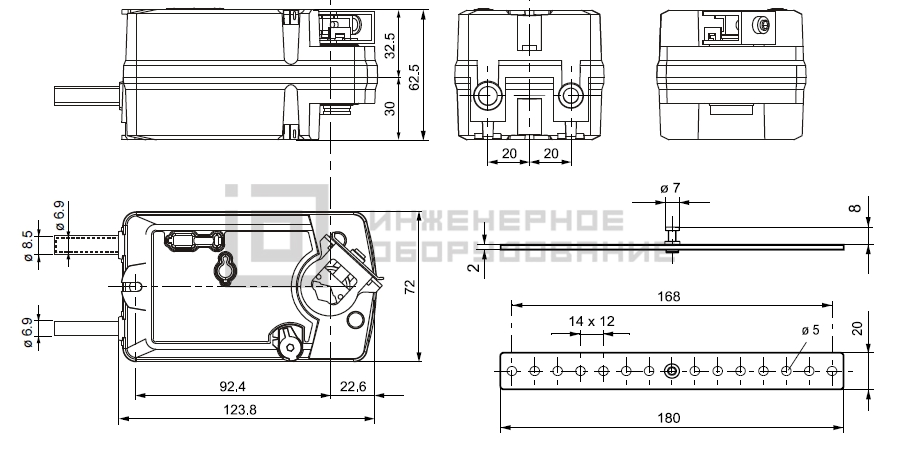

Габаритные размеры привода
Технические характеристики GPC321.1A
| Крутящий момент, Нм | 4 | Угол поворота | 90° | Наличие пружинного возврата | да | Время срабатывания, с | открывание мотором: 60, закрытие пружиной: 15 | Напряжение, В | 230 | Сигнал позиционирования | 2-позиционный | Площадь заслонки, м² | 0,6 | Вспомогательные переключатели | 0 | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 72x124x63 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия GPC: Небольшой форм-фактор и пружинный возврат, идеален для экономайзеров малых размеров.
Схема подключения привода
