Канальный вентилятор ВКПН 60-35-2D-3,55 — прямоугольный вентилятор специального назначения с вынесённым за поток двигателем, предназначенный для перемещения горячих, загрязнённых и/или взрывоопасных газов.
Где применяется:
- вытяжка жиров и пара в профессиональных кухнях;
- удаление кислотных, щелочных и солевых паров на хим- и фарм-площадках;
- вентиляция покрасочных камер, аккумуляторных, нефтебаз.
Варианты изготовления
- К — коррозионностойкий: корпус и крыльчатка AISI 430, t до +120 °C.
- КХ — кухонный: сталь AISI 430, гладкие швы, сервисные фильтры.
- В — взрывозащищённый: мотор 1Ex d IIB T4, искробезопасные узлы.
- ВК — взрывозащищённый + коррозионностойкий, работа с агрессивными парами до +150 °C.
Монтаж (краткая последовательность):
- зафиксировать модуль во фланцевом разрыве воздуховода через вибровставки;
- выровнять по оси, герметизировать швы силикон-герметиком;
- подключить питание (трёхфазный — через ПЧ, однофазный — через конденсатор);
- выполнить пробный пуск, проверить ток (≤ +5 % от паспорта) и вибрацию (≤ 4,5 мм/с).
Аэродинамические характеристики
Конструктивные особенности
Ключевые узлы:
- прямоугольный корпус 0,8-1,2 мм; сталь — оцинковка или AISI 430;
- радиальное колесо 12-16 лопаток, загнутых назад, КПД ≥ 0,82;
- вынесённый асинхронный двигатель IE3 с термоконтактами;
- съёмные боковые лючки для очистки, уплотнённые фторкаучуковыми кольцами;
- фланцы DIN 24194, готовые под гибкие вставки.

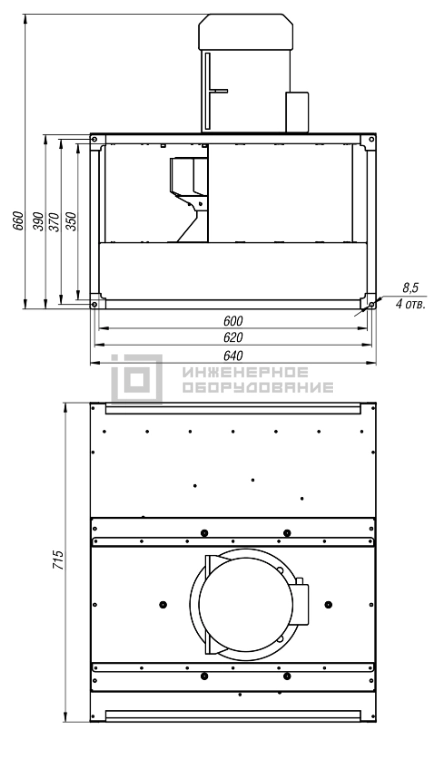

Габаритные и присоединительные размеры
Технические характеристики
| Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Мощность, кВТ | Частота вращения об/мин | Тип | Рабочее напряжение | Фазность | Мах расход воздуха, м³/ч | Давление р, Па | Масса, кг |
| ВКПН 60*35 2D-3,55 | 3,55 | 3 | 3000 | 90L2 | 380 | 3 | 7800 | 1400 | 52,8 |
| ВКПН 60*35 4D-3,55 | 3,55 | 0,37 | 1500 | 63B4 | 380 | 3 | 3800 | 350 | 40 |
| ВКПН 60*35 4E-3,55 | 3,55 | 0,37 | 1500 | 71A4 | 220 | 1 | 3800 | 350 | 40 |
Преимущества канальных вентиляторов ВКПН
- Устойчивость к температурам до +150 °C и ph 2-11 без снижения ресурса.
- Отсутствие контакта мотора с агрессивной средой → межсервис 20 000 ч.
- Четыре исполнения позволяют выбрать оптимум по коррозии и взрывобезопасности.
- Модульная конструкция — замена мотора/колеса без снятия корпуса.
- КПД выше аналогов на 15-20 % благодаря назад загнутым лопаткам.
- Сертификация ГОСТ Р и TR TS 012/2011 для применения в зонах B-iiа.
