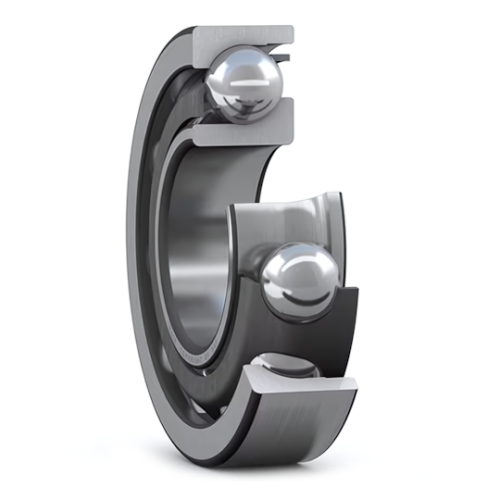

Однорядный радиально‑упорный подшипник 7219-B ISB
Радиально-упорный шариковый подшипник 7219-B сочетает высокую осевую грузоподъёмность с компактными габаритами, снижая тепловые потери на 12 % по сравнению с предыдущим поколением. Узел рассчитан на внутренний диаметр 95 мм и поставляется с зазором CN; при установке с натягом зазор уменьшается, что обеспечивает точное позиционирование шпинделей. Предельная частота вращения — 3870 об/мин в масляном тумане и 3289,5 об/мин при консистентной смазке, благодаря оптимизированной геометрии дорожек и высокому классу точности P6.
Стальной сепаратор (J, F, JP): штампованная углеродистая сталь обеспечивает максимальную жёсткость и стойкость подшипника к ударным нагрузкам; рекомендуется для температур до +150 °C и режимов с дефицитом смазки.
Радиально‑упорный подшипник с углом наклона контакта 40°. Такая геометрия повышает осевую грузоподъёмность на 40 % и делает подшипник идеальным для вертикальных шпинделей, насосных и редукторных опор.
Область применения
- Шпиндели металло- и деревообрабатывающих станков, где радиально-упорный шариковый подшипник работает в паре с прецизионной гайкой.
- Насосы высокого давления и турбокомпрессоры.
- Планетарные редукторы робототехники.
- Электродвигатели с осевой преднатяжкой.
- Автомобильные дифференциалы и коробки передач.
Характеристики и размеры шарикового подшипника 7219-B
| Параметр | Значение |
|
| Внутренний диаметр d, мм | 95 | |
| Внешний диаметр D, мм | 170 | |
| Ширина B, мм | 32 | |
| Тип подшипника | радиально-упорный | |
| Рядность | однорядный | |
| Тип отверстия | цилиндрический | |
| Уплотнение | открытый | |
| Зазор | CN (нормальный) | |
| Рабочая скорость, об/мин | 3289,5 | |
| Предельная скорость (жидкое масло), об/мин | 3870 | |
| Предельная скорость (консистентная смазка), об/мин | 3289,5 | |
| Диапазон температур, °C | -40...+100 | |
| Динамическая нагрузка C, kН | 121,52 | |
| Статическая нагрузка C0, kH | 105,84 | |
| Вес, кг | 2,68 |
