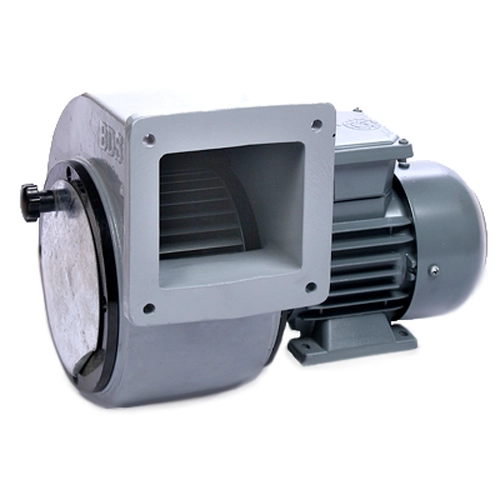

Радиальный (центробежный) вентилятор BDS 3M 180-90 Bahcivan – это устройство, предназначенное для перемещения воздуха путём раскрутки потока в корпусе спиральной формы. Такая конструкция обеспечивает стабильное давление при сравнительно небольшом расходе энергии, что делает модель эффективной как в промышленных, так и в гражданских системах вентиляции и кондиционирования. Радиальный вентилятор способен работать в условиях значительной загрязнённости или повышенной влажности, обеспечивая надёжный отвод отработанного воздуха или подачу свежих масс даже на большую дистанцию.
Где применяется
- Производственные цеха и склады, где необходимо поддерживать требуемое давление для удаления пыли или химических примесей.
- Теплоэнергетические объекты, включая котельные и системы отопления, в которых важен стабильный воздухообмен для оптимального горения.
- Общественные и коммерческие здания, такие как торговые центры, спортивные сооружения и кинотеатры, где нужна непрерывная вентиляция больших объёмов.
- Сельскохозяйственные комплексы, включая теплицы и зернохранилища, для поддержания микроклимата и предотвращения застоя влаги.
- Пищевые производства и кухни ресторанов, где требуется принудительное удаление горячего, жирного или насыщенного парами воздуха.
Конструкция радиального вентилятора Bahcivan
- Корпус спиральной формы – внешне напоминает улитку, что способствует плавному выводу воздуха и снижению потерь. Материалы корпуса варьируются от алюминия до листовой стали с порошковым покрытием.
- Рабочее колесо – монтируется на вал электродвигателя. Лопатки могут быть загнуты вперёд или назад, в зависимости от серии. Оцинковка или антикоррозийная обработка повышают долговечность.
- Электродвигатель – производится в однофазном либо трёхфазном исполнении, обеспечивая нужную мощность и эффективное преобразование энергии в вращение.
- Монтажные элементы – позволяют устанавливать вентилятор вертикально или горизонтально, упрощая обслуживание в условиях ограниченного пространства.
- Вспомогательные системы – частотные преобразователи и регуляторы напряжения дают возможность плавно менять скорость вращения и адаптировать вентилятор к разной нагрузке.
Типы радиальных вентиляторов
Радиальные вентиляторы Bahcivan классифицируются по нескольким признакам, основными из которых являются рабочее давление и вариант всасывания.
- Вентиляторы высокого давления. Такие модели создают существенное статическое давление, что позволяет перемещать воздух по протяжённым или разветвлённым воздуховодам. Их часто применяют в котельных установках, производственных линиях с большим сопротивлением, а также в системах, где требуется стабильная работа при повышенных нагрузках. Конструкция рабочего колеса обычно включает большое количество лопаток с особым профилем, что обеспечивает равномерный расход и достаточную силу потока.
- Вентиляторы низкого давления. Служат для перемещения больших объёмов воздуха при относительно невысоком давлении. Подходят для общеобменной вентиляции в торговых центрах, спортивных сооружениях, оранжереях и на предприятиях с умеренным сопротивлением в сети. Из-за небольшого давления на выходе такие модели работают, как правило, тише своих высоконапорных аналогов и требуют меньше электроэнергии.
- Вентиляторы одностороннего всасывания. Воздух поступает в рабочее колесо с одной стороны. Это классическое исполнение радиальной схемы, востребованное в системах дымоудаления, топочных установках, аппаратах для сушки и всех отраслях, где удобнее организовать прямой подвод потока к одному входному отверстию. Такие вентиляторы обладают устойчивыми аэродинамическими характеристиками и упрощённой конфигурацией.
- Вентиляторы двухстороннего всасывания. Имеют конструкцию, при которой воздух захватывается одновременно с двух сторон рабочего колеса. Подобное решение увеличивает производительность, сохраняя общий габарит при том же давлении. Подходит для ситуаций, когда необходимо равномерное распределение потока внутри корпуса или существенный расход воздуха при ограниченном пространстве.
Аэродинамические характеристики
Габаритные размеры, мм
| Модель | A | B | C | D | E | F | G | H | J | K |
| BDS 3M 180-90 | 160 | 117 | 157 | 180 | 360 | 9 | 310 | 108 | 165 | 300 |
Технические характеристики
| Модель | Потребляемая мощность, Вт | Сила тока, А | Скорость вращения, об/мин | Уровень шума, дБ(А) | Напряжение, В | Производительность, м3/ч | Степень защиты | Класс изоляции |
| BDS 1M 140-70 | 250 | 1,6 | 2870 | 50 | 230 | 800 | IP55 | F |
| BDS 1T 140-70 | 250 | 0,67 | 2840 | 50 | 380 | 800 | IP55 | F |
| BDS 2M 160-90 | 370 | 2,5 | 2885 | 55 | 230 | 1700 | IP55 | F |
| BDS 2T 160-90 | 370 | 1,05 | 2800 | 55 | 380 | 1700 | IP55 | F |
| BDS 3M 180-90 | 550 | 3,5 | 2865 | 60 | 230 | 2100 | IP55 | F |
| BDS 3T 180-90 | 550 | 1,27 | 2780 | 60 | 380 | 2100 | IP55 | F |
| BDS 4M 225-102 | 1100 | 7 | 2770 | 68 | 230 | 3200 | IP55 | F |
| BDS 4M 225-90 | 750 | 5 | 2770 | 65 | 230 | 2600 | IP55 | F |
| BDS 4T 225-102 | 1100 | 2,3 | 2770 | 68 | 380 | 3200 | IP55 | F |
| BDS 4T 225-90 | 750 | 1,75 | 2760 | 65 | 380 | 2600 | IP55 | F |
| BDS 5M 250-112 | 1500 | 9,8 | 2820 | 70 | 230 | 3700 | IP55 | F |
| BDS 5T 250-112 | 1500 | 3,3 | 2820 | 70 | 380 | 3700 | IP55 | F |
| BDS 6M 268-112 | 2200 | 13,5 | 2800 | 71 | 230 | 4650 | IP55 | F |
| BDS 6T 268-112 | 2200 | 4,5 | 2800 | 71 | 380 | 4650 | IP55 | F |
| BDS 7T 300-112 | 4000 | 7,9 | 2880 | 72 | 380 | 6200 | IP55 | F |
| BDS 8T 315-112 | 5500 | 10,3 | 2900 | 73 | 380 | 8400 | IP55 | F |
Преимущества осевых вентиляторов Bahcivan
- Высокая надёжность и долгий ресурс: большинство моделей Bahcivan рассчитаны на непрерывную эксплуатацию в течение многих лет, что достигается за счёт качественных материалов и точной балансировки рабочего колеса.
- Устойчивость к неблагоприятным условиям: радиальные вентиляторы (иначе называемые центробежными) демонстрируют стабильную работу в запылённой или влажной среде, особенно при использовании фильтров и специального антикоррозийного покрытия.
- Универсальность типоразмеров и исполнения: производитель предлагает версии высокого давления и низкого давления, а также вентиляторы одностороннего всасывания и двухстороннего всасывания. Это позволяет проектировщикам выбрать оптимальную модель для конкретных задач.
