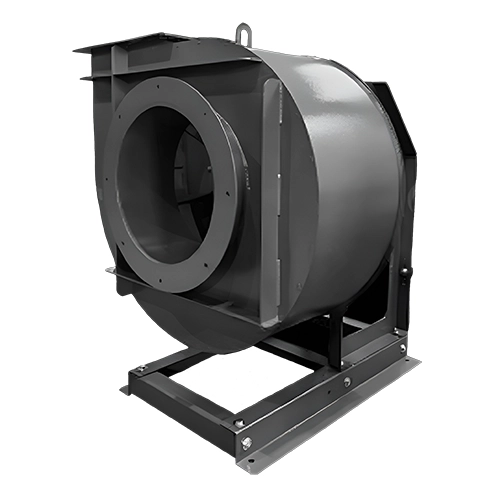

Радиальный вентилятор ВР 100 45 5,0
Радиальный вентилятор низкого давления ВР 100 45 5,0 — это вентилятор центробежного типа с односторонним всасыванием и спиралевидным корпусом. Конструкция включает закрытое рабочее колесо с 12 загнутыми назад лопатками; обеспечивает пониженный уровень шума и аэродинамический КПД порядка 75-80%. Особенность данной модели — поворотный корпус («улитка»), позволяющий менять направление выхода потока в зависимости от конкретных условий монтажа.
Область применения
- Общеобменные и технологические системы вентиляции производственных цехов;
- Приточные установки с воздушным отоплением административных и общественных зданий;
- Канальные и бесканальные системы кондиционирования воздуха с низким сопротивлением сети;
- Санитарно-технические и рециркуляционные схемы.
Технические характеристики ВР 100 45 5,0
| Модель | Модель двигателя | Частота вращения, об/мин | Мощность, кВт | Сила тока, А | Давление, Па | Вес, кг | Тип виброизоляторов | Количество виброизоляторов | Производительность, м³/ч | Марка виброизолятора для Е хисп. | Количество виброизоляторов для Е хисп. |
| ВР 100 45 5,0 | 160S2 | 1500 | 15 | 28,8 | 3657-4308 | 168 | ДО41 | 4 | 3450-7295 | ВР-202 | 4 |

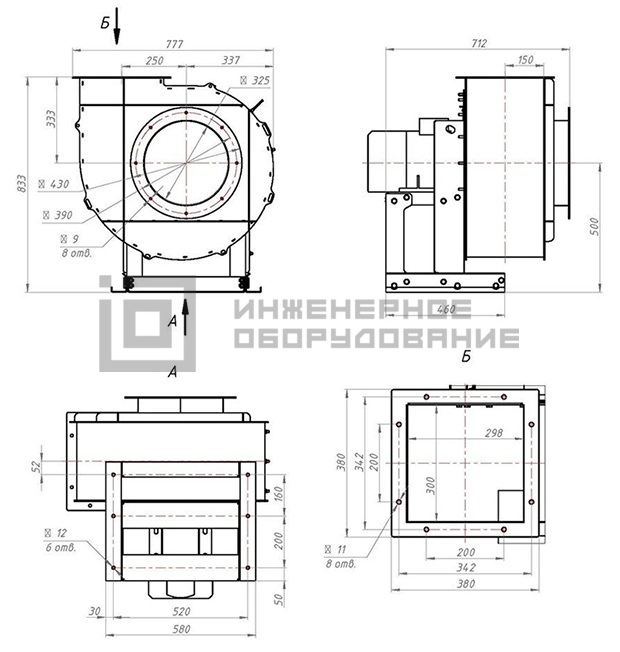

Габаритные размеры

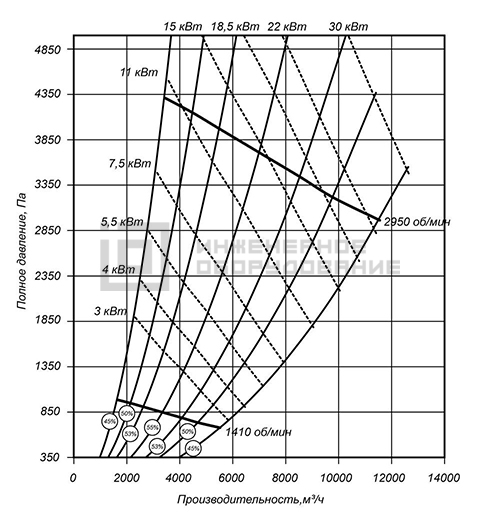

Аэродинамические характеристики
Преимущества вентилятора ВР 100 45
- Спиральный корпус поворотной конструкции — не нужно пересобирать воздуховод при смене конфигурации вентиляционной сети, достаточно развернуть улитку.
- Правое и левое исполнение вращения колеса — можно подобрать под направление воздушного потока на объекте без дополнительных переходников.
- Шесть вариантов исполнения: от общепромышленного до взрывозащищенного, теплостойкого до +200°С и коррозионностойкого из нержавейки.
- Работа с запыленностью до 100 мг/м³ — подходит для сред, содержащих сухие твердые примеси без липких и волокнистых включений.
- Возможность установки как самостоятельного агрегата, так и в составе канальных приточно-вытяжных систем с гибкими вставками и шумоглушителями.
Эксплуатационные особенности ВР 100 45 5,0
Вентилятор ВР монтируется на виброизолирующие основания для снижения передачи вибрации на перекрытия. Перед пуском проверяется легкость вращения колеса вручную. Не допускается эксплуатация при содержании взвесей сверх установленных норм и при наличии агрессивных испарений, разрушающих углеродистую сталь.
